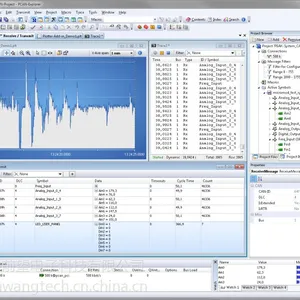

• Display of received messages showing the ID, length, data bytes, number of messages received and receiving interval

• Simultaneous hexadecimal and symbolic representation of the details

• Display of remote frames, status reports of the CAN controller and, as option, CAN-bus error frames also

• Logging of time-outs

• Sending of messages at fixed intervals of time, manually or as reply to remote frames

• Messages can be created as send lists, stored and loaded as desired, in order to e. g. emulate CAN nodes

• Periodical sending with up to 1 ms precision

• In the Item Browser CAN networks, symbols, macros etc. are represented clearly and in a structured manner

• Easy creation of symbol files and macros using the integrated text editor with syntax highlighting

• User-friendly real-time monitoring of several signals via the watch window

• Extensive improvements to user prompting and user interface

• Simple integration of external tools

• Integration of Add-Ins to upgrade functionality

Properties of the integrated, configurable PCAN-Explorer data logger:

• Variable buffer size

• Optional linear buffer or circular buffer

• Representation of the logged messages with time stamp, type, ID, length and data bytes

• Logging of errors that have occurred is possible

• Flexible storage possibility for the logged data in text form for improting into Excel or similar

• Filtering of the messages for logging through symbol definitions

• Subsequent examination of the logged data in the buffer via different symbol files

Function upgrade of the PCAN-Explorer with the integrated Vbscript language:

• Creation of macros in Vbscript with the integrated text editor

• Access with macros and scripts to almost all program elements via the PCAN-Explorer object model

• Ideal for creating test tools to implement or develop CAN systems

• Examples: sending of e-mails when a temperature is exceeded, starting of a test tool when a particular message is received, opening of an Excel sheet when an event occurs and saving of data in the individual cells

• Assignment of function keys with individual send messages or macros

• VBS scripts run in the background even without the PCAN-Explorer interface

Properties of the independent Symbol Editor:

• The graphic representation of symbols and the automatic error detection allow easy creation of symbol files

• Symbolic representation of CAN messages through the assigning of alphanumeric names

• Bit-exact division of the data into variables for assigning name, data type, list of values, scaling, Offset etc.

• Supports data processing in accordance with IEEE 754 as well as in the Intel and Motorola format

• The Item Navigator and the search function allow targeted access to all elements of the symbol files

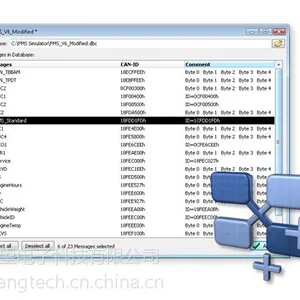

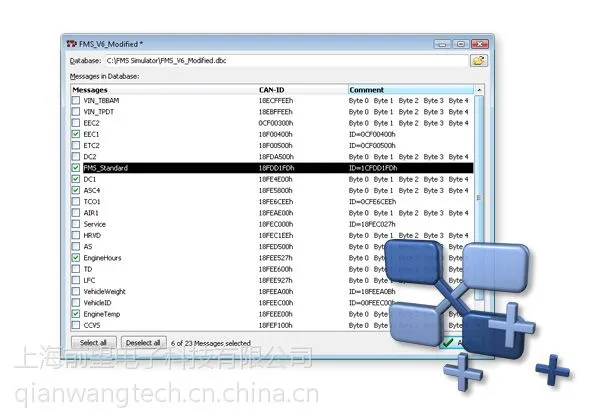

• Importing of CANdb files into the symbol data format and vice versa (requires the PCAN-Explorer Add-In CANdb Import)



System requirements

• Windows? 7, Vista, XP (32-bit)

• at least 256 MB RAM - from 700 MHz CPU

PCAN-Explorer 4德国peak公司的can总线分析工具

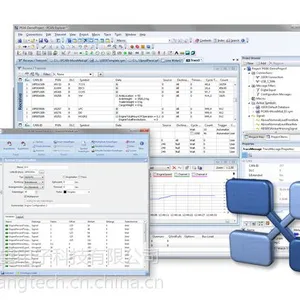

PCAN-Explorer is a universal tool for monitoring data traffic on a CAN network. For easy and clear allocation of the individual messages, these can be identified as so-called symbols. The integrated Vbscript support allows the creation of macros to automate complex tasks. The integrated data logger means that the data traffic of a bus can be recorded, analyzed, and stored. PCAN-Explorer is designed as automation server and can therefore be remote controlled through scripts.
