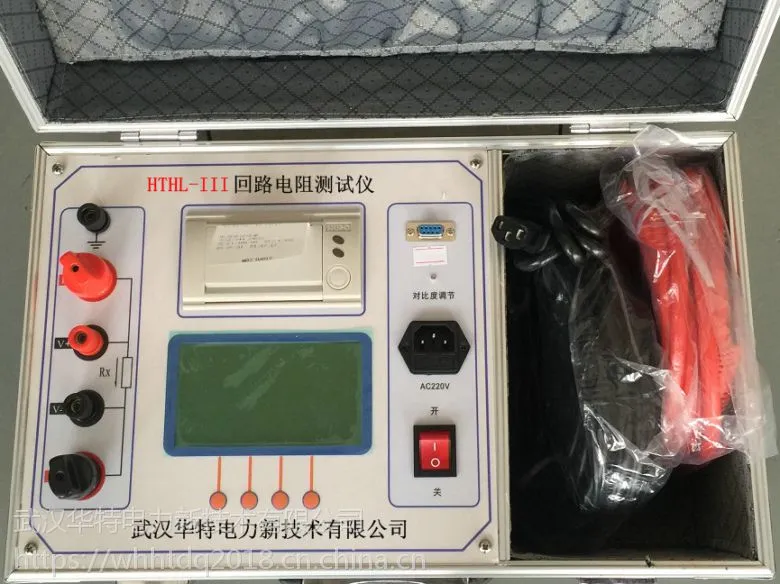

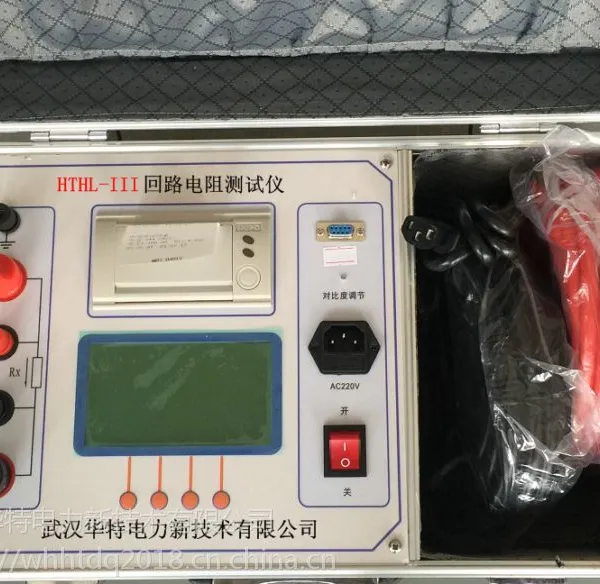

HTHL-III回路电阻测试仪（100A）

一、概述

 以前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以***准确度。

HTHL-III回路电阻测试仪采用微型单片机控制，人性化汉字界面显示，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备；其测试电流采用***GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，***测试时间设置!!!, ***测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值，可以打印输出。该仪器测量准确、性能稳定，操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

 二、技术性能及特点

 1、测量范围：1-1999.9?Ω 分辨率：0.1?Ω

2、测量电流： 直流100A±2%(开机)

3、测量精度： 0.5%±5个字

4、显示方式： 大屏幕汉字液晶

5、电源： AC220V  50Hz

 6、输出电压： DC 5V

 7、标准输出电流： DC 100A±2%(开机)

 8、本机电压/电流线分方向，不可任意接线。

  9、测试时间设置范围：10―30-60S
