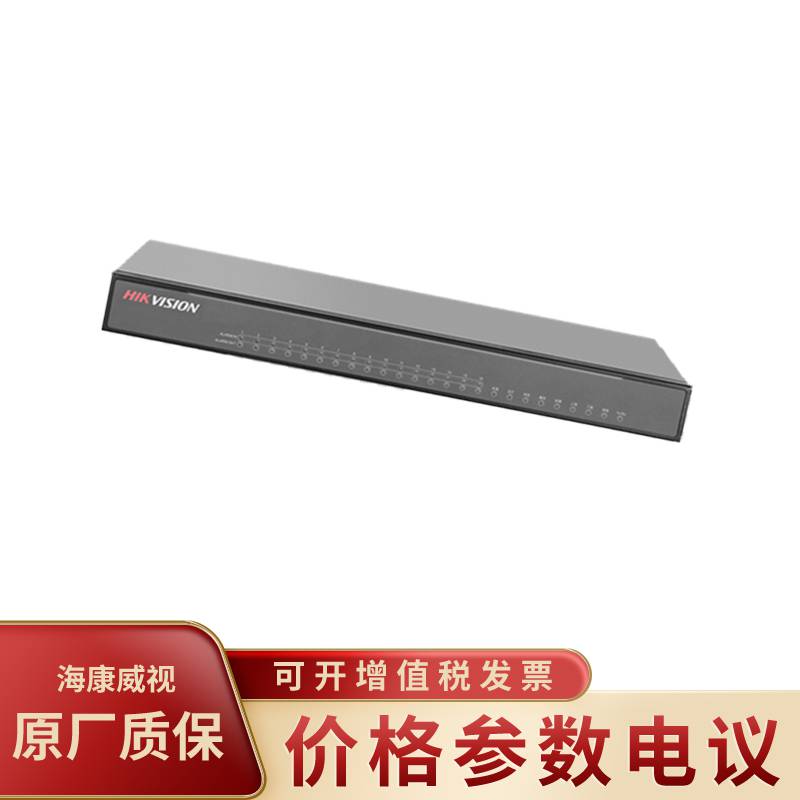

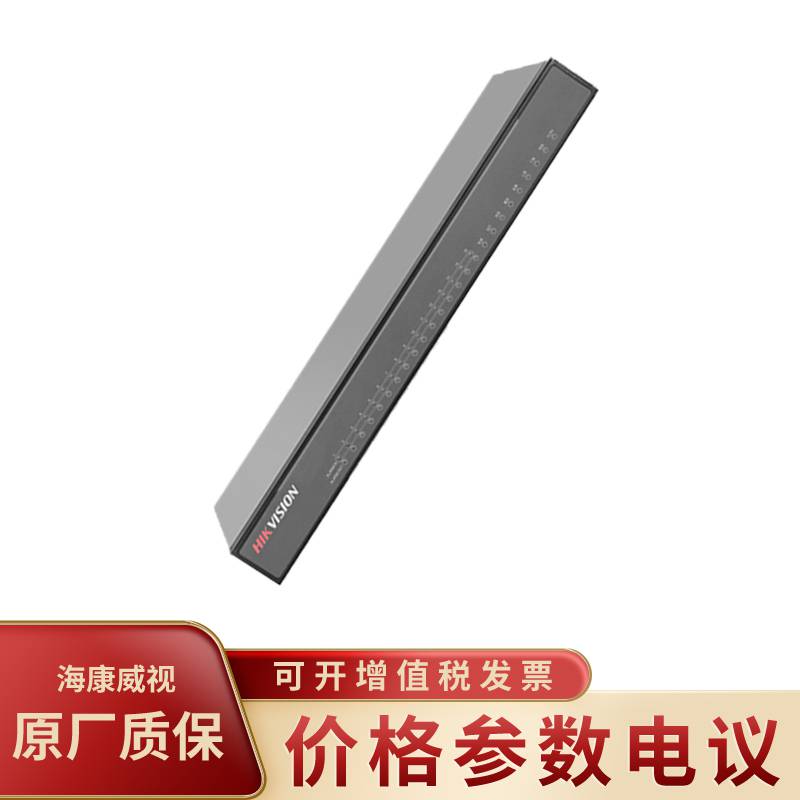

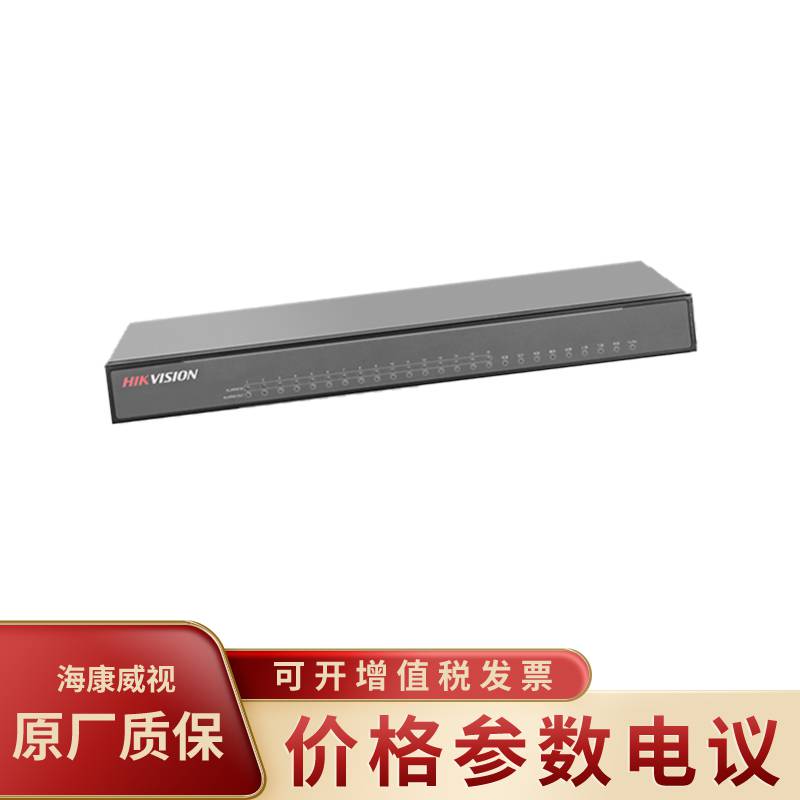

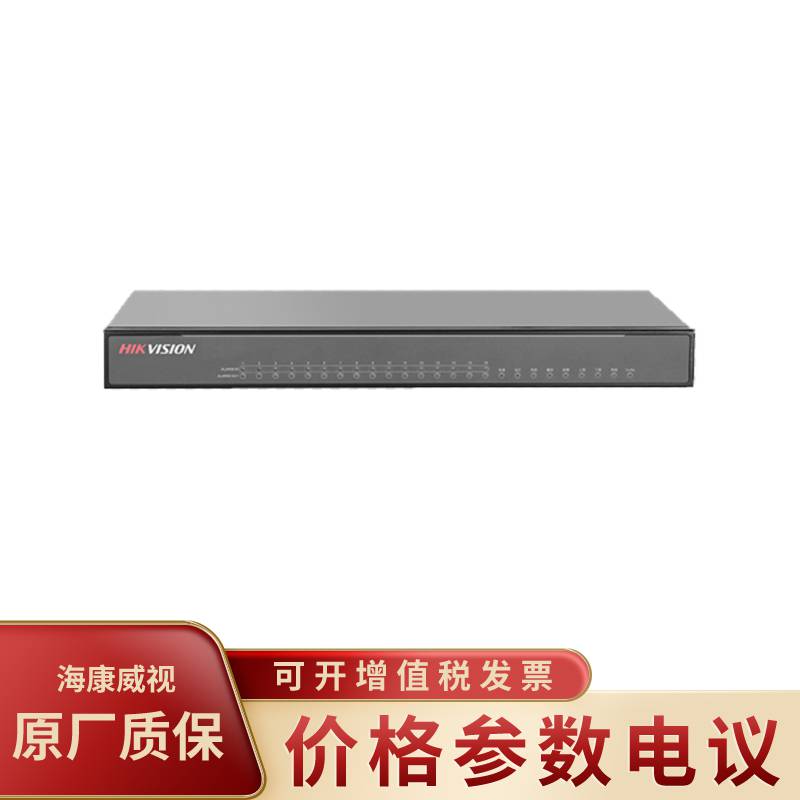

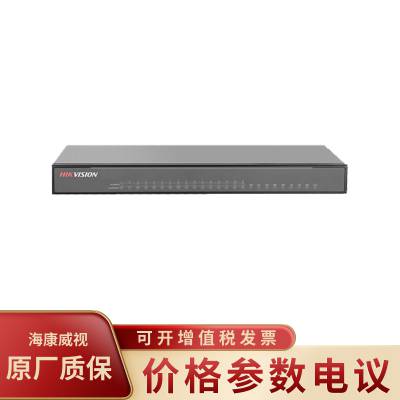

DS-19D08-0802JN 海康动环监控主机 DS-19D08-1604JN DS-19D16-1608JN 产品简介：
动环监控主机，是一款集模拟量采集、RS-485通信、开关量报警输入输出于一体的多功能动力环境监控主机。可与空调、UPS、开关电源组等动力设备通信，支持气体、温度、湿度、压力等传感器的模拟量输入，支持模拟量、RS-485数据的本地存储和搜索。适用于钢铁、化工、仓储等场合，以及通信、电力、油井机房和基站的远程动力环境量监测和控制。

订货型号
产品型号
说明
DS-19D08-0802JN
8路报警输入，8路模拟量，2路RS-485
DS-19D08-1604JN
8路报警输入，16路模拟量，4路RS-485
DS-19D16-1608JN
16路报警输入，16路模拟量，8路RS-485（硬盘可选配）

功能特性
 支持国际电工委IEC60875-5-104规约。
 支持Ehone升级、参数配置。
 支持SD卡或硬盘数据存储功能。
 支持通用扩展输出。
 支持模拟量、RS-485数据的本地存储和搜索，带硬盘设备的大支持71亿条数据，带SD卡设备的大支持3.5亿条数据。
 支持按点号和按变量搜索历史数据，并通过客户端以图标显示。
 支持点号配置与获取，的大支持1000个点位。
 支持外接LCD控制键盘、16个操作员用户，可进行防区布撤防、旁路/旁路恢复操作，获取模拟量通道状态和数据。
 支持触发器联动和随动，以脉冲和非脉冲模式输出。
 支持8/16路本地4～20mA，0～5V模拟量接入，满量程可以达到0.5%以内。
 支持模拟量实时数据监测、4级超限报警设置、逐级报警联动输出。
 支持8/16路报警量输入，具有防剪、防短功能。
 支持4/8/16路报警输出，输出时间可控，并支持报警联动输出。
 支持2/4/8路独立RS-485数据通信，其中1路全双工、1/3/7路半双工，均支持建立透明通道。
 支持RS-485通道虚拟槽位扩展，每个通道的虚拟槽位数根据此通道所配置设备类型不同而不同,的多一个通道支持4个虚拟槽位。
 支持RS-485接入外部设备，包括：UPS、电量表、开关电源、有毒气体探测器、空调控制器、温湿度传感器、变压器温显表等。
 支持Modbus配置文件导入导出、新增协议。
 支持5000条报警事件记录与远程检索，事件带日期功能。
 支持16个远程用户，3个远程数据接收中心，1个远程监的听中心。
 支持设备自检功能，能检测模拟量通道状态和485通信状态。
 支持断电续航功能，续航时间约20s，能及时上传设备断电信息。
 支持配置参数掉电保护。
 支持客户端批量导入导出模拟量配置、485配置、点号配置。
 支持10/100M自适应网口。
 支持NTP校时。
 支持SADP协议。
 支持1路受控DC12V（警号）输出。
 支持对外DC12V供电，可以为报警探头提供电源。
 支持AC 220V主电源接口，主辅电源自动切换。
 支持外置辅助电源（标准蓄电池），自动充电控制，电压实时监测。
 高标准的硬件防护技术，浪涌的高4KV，静电防护：接触放电的高9KV、空气放电的高16KV。
 透明通道单次可以收/发数据300字节。

DS-19D08-0802JN 海康动环监控主机 DS-19D08-1604JN DS-19D16-1608JN 详细技术参数：
DS-19D08-0802JN
动环主机参数
电流环信号    8路（4～20mA）
报警输入    8路，开关量
报警输出    4路，开关量
RS-232    1路
RS-485    1路全双工+1路半双工
网口    1个10/100M自适应
校时接口    1（B码）
防拆开关    1
数据存储量    3.5亿条
电源输入    AC220V,50Hz,1.7A
蓄电池供电    1组(+、-)，DC12V、7Ah密封铅酸蓄电池
对外供电（受控）/警号    DC12V，1A
对外供电（常电）    DC12V，1A
断电续航时间    约20s
功耗    ≤5W（负载供电≤40W）
工作温度    -10℃～＋55℃
工作湿度    10％～90％
尺寸    220mm(深)×440mm(宽)×44.5mm(高)
重量    ＜4kg

DS-19D08-1604JN
动环主机参数
电流环信号    16路（4～20mA）
报警输入    8路，开关量
报警输出    8路，开关量
RS-232    1路
RS-485    1路全双工+3路半双工
网口    1个10/100M自适应
校时接口    1（B码）
防拆开关    1
数据存储量    3.5亿条
电源输入    AC220V,50Hz,1.7A
蓄电池供电    1组(+、-)，DC12V、7Ah密封铅酸蓄电池
对外供电（受控）/警号    DC12V，1A
对外供电（常电）    DC12V，1A
断电续航时间    约20s
功耗    ≤5W（负载供电≤40W）
工作温度    -10℃～＋55℃
工作湿度    10％～90％
尺寸    220mm(深)×440mm(宽)×44.5mm(高)
重量    ＜4kg

DS-19D16-1608JN
动环主机参数
电流环信号    16路（4～20mA）
报警输入    16路，开关量
报警输出    16路，开关量
RS-232    1路
RS-485    1路全双工+7路半双工
网口    1个10/100M自适应
校时接口    1（B码）
防拆开关    1
数据存储量    71亿条（带硬盘设备支持）
3.5亿条（带SD卡设备支持
电源输入    AC220V,50Hz,1.7A
蓄电池供电    1组(+、-)，DC12V、7Ah密封铅酸蓄电池
对外供电（受控）/警号    DC12V，1A
对外供电（常电）    DC12V，1A
断电续航时间    约20s
功耗    ≤5W（负载供电≤40W）
工作温度    -10℃～55℃（硬盘工作温度0℃～55℃）
工作湿度    10％～90％
尺寸    220mm(深)×440mm(宽)×44.5mm(高)
重量    ＜4kg
