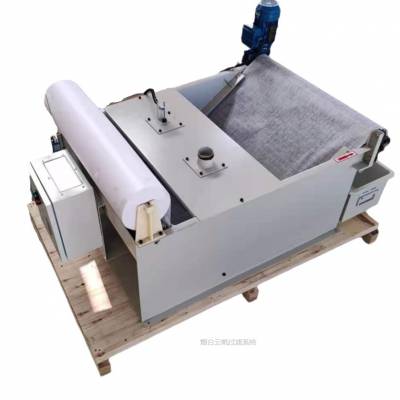

旋转探伤机配套用弧型网纸带式过滤机技术要求

纸带式过滤机安装于水箱上部。用来对探伤机的排水（无缝钢管超声探伤检测所用介质水）进行过滤处理，达到水循环使用目的。

弧网纸带过滤机综合了平网式纸带过滤机和鼓式纸带过滤机的优点。弧网纸带过滤机加高的机体避免了发生泡沫溢出现象，而且携带杂质的泡沫互相堆积有利于杂质的滤除，发挥了过滤机的功效，增加了冷却液的洁净度。弧网纸带过滤机液位相比平网式纸带过滤机深度加大，使过滤纸利用率提高,过滤精度也相应提高。

工作流量相同情况下，占地面积比平网式纸带过滤机减少。

托纸采用马蹄链，相比普通型网带结构，滤纸不会下陷。

为适应液位加深的情况，两边滤纸采用特殊密封结构，既可防止杂质泄露，又使过滤纸运行顺畅。

纸带过滤机由过滤机箱，纸带过滤装置，金属网带传动装置，过滤杂质及过滤废纸收集箱，过滤水液位传感器，过滤纸用完传感器等装置组成。

其它装置：过滤卷纸快速装夹，过滤水流均衡装置，电控箱。

主要功能：

过滤机过滤：该过滤主要对经水池沉淀后的水再进行精细过滤。过滤机进污水是高度差自然流入，过滤机下面水箱出清水是水泵抽出。

水位传感器：该水位传感器主要用来采集高水位控制信号，通过控制高水位，防止水从过滤机水箱溢出。

过滤纸传感器：具有过滤纸缺纸报警功能，提醒操作者及时加装过滤纸。

过流部件采用不锈钢材料制作；其余材料全部做防锈处理。

材质：不锈钢（主要包括壳体，网带等）

主要配置：壳体，输送网带，主被动轴，减速电机，过滤纸，过滤纸缺纸报警器，浮漂控制开关，电控箱，集渣箱。
