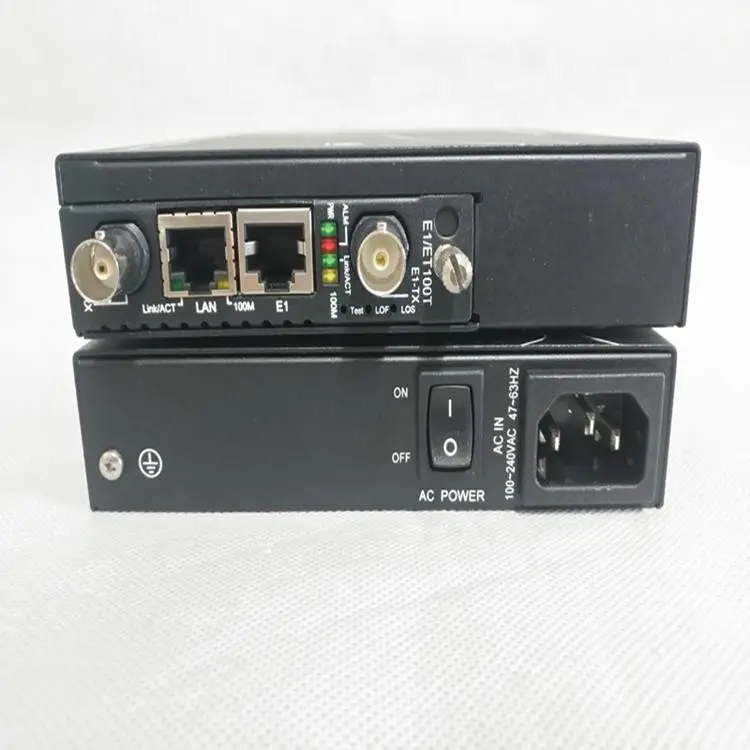

CTC  FRM220-E1/ET100是一款卡片式经济型的GFP封装网桥，能将一路10/100BaseTX或100Base-FX局域网数据转换到一路E1上进行传输。FRM220-E1/ET100支持2.048Mbps速率，FRM220-E1/ET100支持 ITU-T G.703、G.704、G.823、G.7041，G.8040等标准。FRM220-E1/ET100支持本地及远端环回诊断能力。以太网接口支持自动协商和强制工作模式，支持自识别网线功能，即插即用。

⊙  功能特性：

* 板卡支持独立式和机架式供用；
* 支持非平衡E1/BNC和平衡E1/RJ45模式，前面板上同时提供BNC和RJ45接口；
* E1发送时钟可选内时钟或恢复时钟，可通过拨码开关或软件设置；
* E1接口支持本地环回和远端环回功能；
* E1接口支持环路侦测功能；
* 支持1路FE/FX，FE接口采用RJ45，FX接口采用SFP或1*9模块；
* 支持远端设备电源掉电告警功能；
* FE接口支持10/100M自协商、自交叉、帧长2046字节；
* FE/FX接口支持接收、发送限定速率设置，步长为32kbit或512kbit；
* 以太网帧采用GFP封装；
* 支持对远端电协转或光协转及下连光纤收发器的统一管理；
* 支持掉电自动保存配置功能；
* 支持设备远程软件复位功能；
* 支持多种管理方式；

⊙  技术接口规格

E1接口：

帧格式：E1支持成帧和非成帧，成帧模式为PCM31，支持CRC校验自适应
标准：ITU-T G.703，G.704，G.706，G.732，G.823
比特率：2.048Mbps± 50ppm
线路码：HDB3
时钟设置：内时钟，恢复时钟
抖动性能：兼容ITU-T G.823
发送电平：
“脉冲”幅度：2.37V ± 10% 75 ohm
3.00V ± 10% 120ohm
“0”  幅度：±0.1V
E1接口：BNC ，RJ48

以太网电接口：
? 以太网标准：IEEE 802.3, 802.3u
? 速率：10/100Base-TX, Half/Full duplex
? 接口：RJ45 10/100Base-TX

以太网光接口：
? 光接口类型：SFP（LC接口）、1*9模块（SC、FC、ST接口）
? 速率：100Mbps
? 支持自动调整功能无需额外的衰减器

指示灯：Power、E1 Sig loss、Sync loss、E1 Alarm（AIS，LOF， RAI, LOMF),link/ACT, 10/100M , SD(100Base-FX)
电源：AC：90~264VAC 、DC：18~72 VDC 、AC adapter : 100~240VAC to 12VDC
功耗：<4W
尺寸：155mm×55mm×23 mm
重量：120g
温度：0 ~ 50°C (操作), -10 ~ 70°C (存储)
湿度：10 ~ 90% RH (无冷凝)
MTBF：65000hrs

⊙  产品信息：

FRM220-E1/ET100T（T表示FE）
FRM220-E1/ET100S（S表示SFP）
FRM220-E1/ET100Fx（Fx表示1*9光口，SC/ST/FC）
