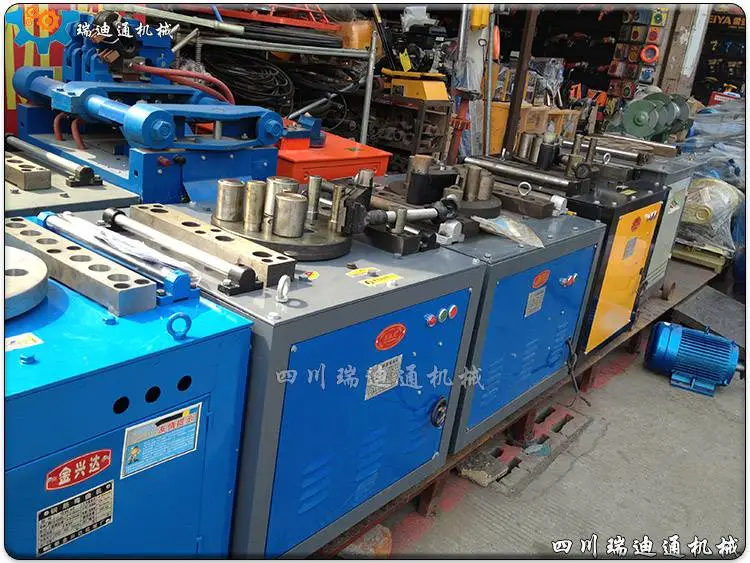

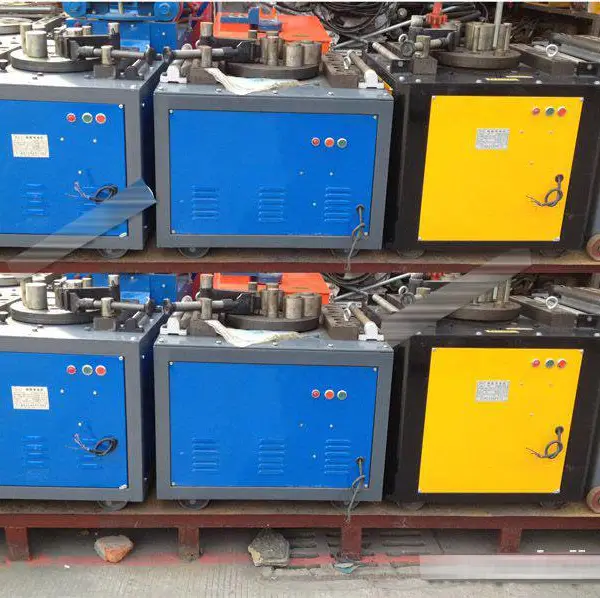

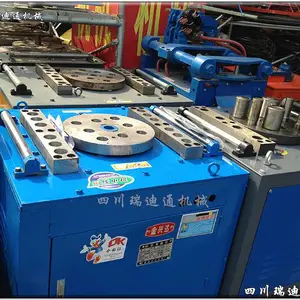

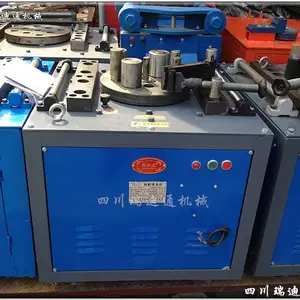

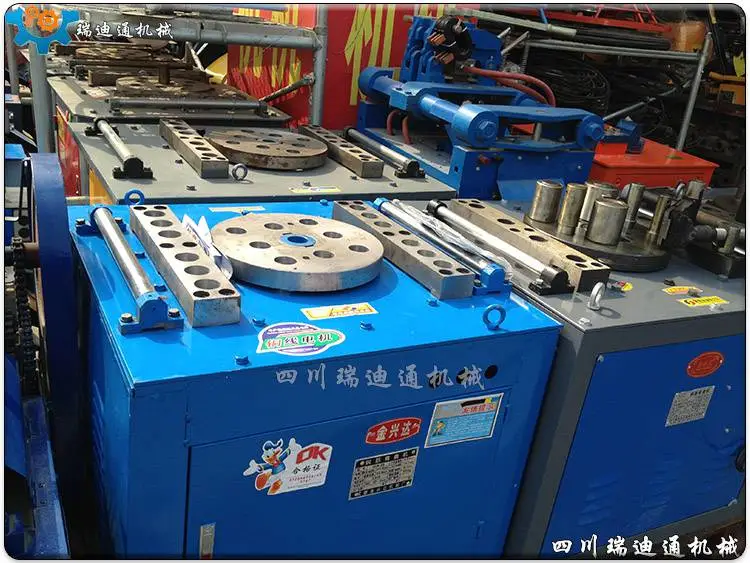

GW40型钢筋弯曲机是依据行业标准JG/T5081-1996S设计制造的一种工程用钢筋弯曲机设备。该机还具有操作方便，可靠性好，性能稳定等特点。它主要用于将材质为Q235-A的Φ6-Φ40（本说明书内容未注明长度单位均为mm）圆钢或Φ8-Φ32的Ⅱ级螺纹钢加工成工程所需要的各种几何形状。

二、技 术 参 数

1、适应弯曲钢筋直径范围 （注意：弯曲较大钢筋只能一根）

Φ6mm-Φ32mm（光圆钢筋ó_b≤450MPa）

                         Φ8mm-Φ28mm（Ⅱ级螺纹钢）

2、 工作台面尺寸          850mm×650 mm

3、主轴转速              高速级10r/min

                         低速级 5r/min

4、输入转速              1420r/min

   整机功率              3KW

   电源电压              380V 50Hz

   电机型号              Y100L_2-4

5、外型尺寸              860mm×750mm×710mm

6、整机重量              320kg

三、设 备 结 构

钢筋弯曲机主要由主传动部分、机架、弯曲夹具（附件）、电器部分等组成。其中GW40C型还有角度调节结构。主传动原理是电机将动力通过皮带传动至二级直齿轮传动副，而后齿轮副中的从动轮将动力传递给蜗杆，蜗杆通过螺线部分将动力传给装有主轴的蜗杆上，从而使主轴外露端安装的工作圆盘动力，使弯曲过程形成动力距。角度调节装置设置在工作圆盘上，可以使设备实现半自动化操作。
