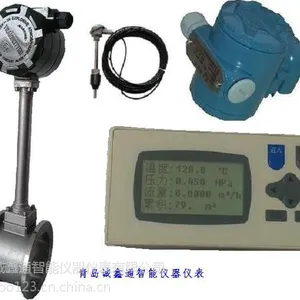

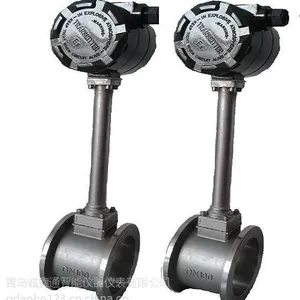

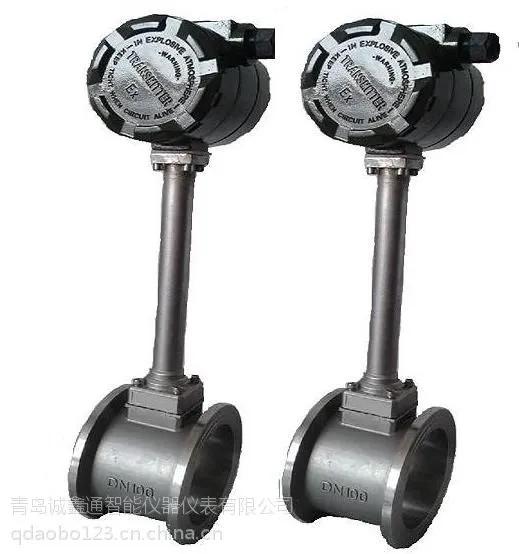

涡街流量计是基于卡门涡街原理而研制成功的一种具有国际***水平的新型流量计，广泛应用于过热蒸汽、饱和蒸汽、压缩空气、水和盐碱等。

    本传感器解决了目前同类产品小流量信号难以处理，流量下限值偏高和测量范围较窄的问题。该传感器的流量下限和范围度指标，在国内外产品中处于***水平，并且严格执行国家行业标准（ JB/T9249 — 1999 ）和计量检定规程（ JJG198 — 94 ），为当前的工业计量、能源管理和工程设计提供了一种符合我国专业水准的新型流量计量产品。

独具特点：

?  完整的传感器通径，具有 10mm--500mm 的 20 种不同通径的传感器；

?  可远距离传输流量信号，并能与计算机连网，实现集中管理。

一般特点：

1 、最小流量值低、流量范围大；

2 、结构简单，无运动磨损部件；

3 、测量精度高，阻力损失小；

4 、安装方便，维修简易。

技术指标：

1 、确度等级： 液体 1.0 级、气体 1.5 级（标准流量范围内）；

2 、公称压力： ① 通径 ≥ DN200mm 2.5MPa ；

                ② 通径 ≤ DN150mm 4.0MPa ；

                ③ 6.3 MPa ～ 25 MPa （协议定货）；

3 、被测介质温度： 40 ℃～ 200 ℃， 280 ℃， 350 ℃；

4 、压力损失： 阻力系数 Cd ≤ 2.4 ；

5 、重复性误差 % ： ≤ 1/3 准确度等级值；

6 、流量范围： 8 ： 1 ～ 40 ： 1

7 、供电电源： 12 ～ 24VDC ；

8 、输出信号： ① 电压脉冲：低电平 ≤ 0.5V ，高电平 ≥ 5V ；

                ② 标准电流： 0 ～ 10 mA 、 4 ～ 20 mA DC ；

                ③ 标准电压： 0 ～ 5 V 、 1 ～ 5 V

智能电磁流量计公称通径系列 DN （ mm ）

管道式衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

  流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%

  智能电磁流量计***等级： 0.5 级、 1.0 级（管道式）

  被测介质温度：普通橡胶衬里：-20 ～ +60 ℃

高温橡胶衬里： -20 ～ +90 ℃

聚四氟乙烯衬里： -30 ～ +100 ℃

高温型四氟衬里： -30 ～ +180 ℃。

  智能电磁流量计额定工作压力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

  智能电磁流量计流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s

  电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用电磁流量计来测量其流量。

  电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω

  数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极电流为 250mA 。

  智能电磁流量计供电电源： 85 ～ 265V ， 45 ～ 63Hz 。

  直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。

  连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。
