江西景德镇蒸汽流量计 热电厂过热蒸汽涡街流量计

用涡街流量计测量蒸汽、空气，可以满足蒸汽流量范围大：（1:30的流量范围）、温度高（0—350°）、 计量准确、稳定性好的优点

涡街流量计在测量气体时，由于气体的压力和温度对于介质的密度影响较大，如果要求的计量精度高的话，温度、压力传感器需要相应配套；比如:过热蒸汽，但对于饱和蒸汽和空气：只要选择温度和压力传感器其一就行，但压力补偿更准确

涡街流量计适合计量的介质：

气体：过热蒸汽、饱和蒸汽；压缩空气、氧气、热风、二氧化碳等；

液体：水、软化水、高温水、导热油和酸碱等（计量液体不能含有条带状的杂物）。

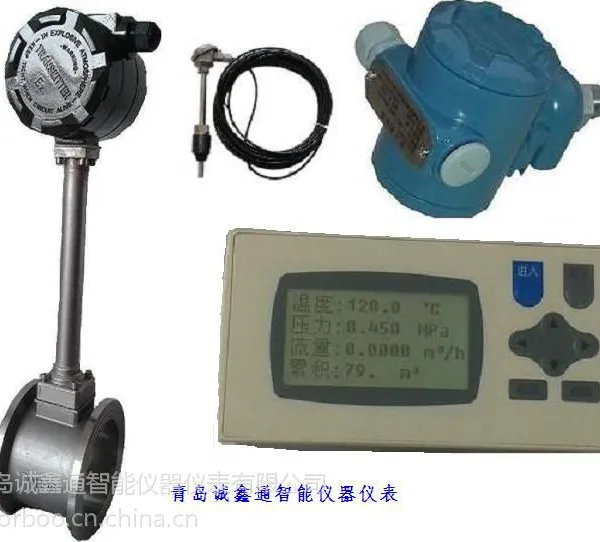

涡街流量计的分类有：远传型（传感器和积算仪分体显示）、现场显示型、稳压补偿现场显示型、插入式涡街流量计

    本传感器生产过程严格执行行业标准（ JB/T9249 — 1999 ）和国家计量检定规程（ JJG198 — 94 ），为当前的工业计量、能源管理和工程设计提供了一种符合我国专业水准的新型流量计量产品。

。

一般特点 ：

1 、流量值低、流量范围大；

2 、结构简单，无运动磨损部件；

3 、测量精度高，阻力损失小；

4 、安装方便，维修简易；

5 、可远距离传输流量信号，并能与计算机连网，实现集中管理；

6 、完整的传感器通径，具有 10mm--500mm 的 20 种不同通径的传感器。

技术指标 ：

1 、确度等级： 液体 1.0 级、气体 1.5 级（标准流量范围内）；

2 、公称压力： ① 通径 ≥ DN200mm 2.5MPa ；

                ② 通径 ≤ DN150mm 4.0MPa ；

                ③ 6.3 MPa ～ 25 MPa （协议定货）；

3 、被测介质温度： 40 ℃～ 200 ℃， 280 ℃， 350 ℃， 450 ℃；

4 、压力损失： 阻力系数 Cd ≤ 2.4 ；

5 、重复性误差 % ： ≤ 1/3 准确度等级值；

6 、流量范围： 8 ： 1 ～ 40 ： 1

7 、供电电源： 12 ～ 24VDC ；

8 、输出信号： ① 电压脉冲：低电平 ≤ 0.5V ，高电平 ≥ 5V ；

                ② 标准电流： 0 ～ 10 mA 、 4 ～ 20 mA DC ；
