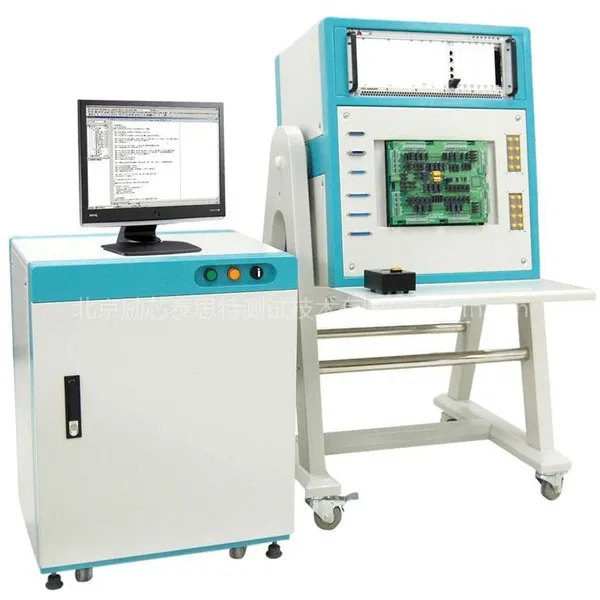

BC3199模拟集成电路测试系统

一、       测试系统主要用途和特点

BC3199模拟集成电路测试系统用于模拟集成电路、音频和电压调节器等器件的静态参数和时间参数，并能对测试结果进行存储和打印。测试原理符合相应的***、国家军用标准。

◆  功能强大的人机界面，基于Windows XP和C++编程或菜单式编程

◆  一个测试平台涵盖大部分线性模拟、音频和混合器件

◆  四象限、开尔文电压电流源

◆  ±2A恒流输出（非脉冲式）；±10A脉冲式电流输出

◆  每路电压/电流源带AWG，支持硬件扫描

◆  输入偏置电流Ib的测量分辨力优于1pA，精度优于10 pA

◆  输入失调电压Vos的测量分辨力优于0.5 µV，精度优于5 µV

◆  提供被测器件的电压可达±50V

◆  开环电压增益、共模抑制比、电源电压抑制比等参数的测试优于130dB

◆  对精密电压基准器件输出电压Vo的测量分辨力不低于0.001%，精度不低于0.01%

◆  选装14槽PXI标准机箱，可嵌入多家PXI测试模块易于系统扩展

◆  可通过IEEE488接口连接校准数字表传递国家计量标准对系统进行校验

二、主要测试对象参数

运放/比较器                        采样保持器

精密电压基准                       时基电路

电压调节器                         LDO低压差稳压器

电压跟随器                         音频器件

LED驱动电路                       马达驱动

脉宽调制器                         锂电池充放电保护电路

DC-DC开关/转换器件                 模拟开关等
