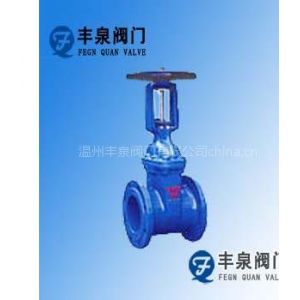

RVCX（Z45X）暗杆弹性座封闸阀

RVCX（Z45X）暗杆弹性座封闸阀

暗杆弹性座封闸阀又名:
闸阀,弹性座封闸阀,暗杆弹性闸阀,暗杆弹性座封闸阀

一、闸阀主要零部件材料

二、闸阀主要技术参数

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598


三、主要连接外型尺寸

 暗杆弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52&＃39;&＃39;&＃39;&＃39; 。楔式闸阀的闸板可以做成一个整　体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

　　弹性座封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门***的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。

一，通用要求

　　1.1暗杆弹性座封闸阀规格及类别，应符合管道设计文件的要求。

　　1.2弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。

　　1.3暗杆弹性座封闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；暗杆弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

　　1.4暗杆弹性座封闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

　　二，弹性座封闸阀标质

　　2.1阀体材质，应以球墨铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。

　　2.2阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。

　　2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

　　2.4阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

　　2.5密封面的材质

　　①暗杆弹性座封闸阀类别不一，密封方式及材质要求不一；

　　②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；

　　③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；

　　2.6阀轴填料

　　①由于管网中的暗杆弹性座封闸阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；

　　②阀轴填料亦应在承受频繁启闭时，密封效果的良好性；

　　③鉴于上述要求，阀轴填料力求终身不换或十多年不更换；

　　④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。

　　三，弹性座封闸阀的操作机构

　　3.1弹性座封闸阀操作时的启闭方向，一律应顺时针关闭。

　　3.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。

　　3.3为了便于一个人的启闭操作，在管道工压状况下，启闭力矩宜为240N-m。

　　3.4暗杆弹性座封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

　　3.5暗杆弹性座封闸阀启闭程度的显示盘

　　①暗杆弹性座封闸阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；

　　②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作；

　　③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。

　　3.6若弹性座封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

　　四，暗杆弹性座封闸阀的性能检测

　　4.1阀门某一规格批量制造时，应委托***性机构进行以下性能的检测：

　　①阀门在工压状况下的启闭力矩；

　　②在工压状况下，能***阀门关闭严密的连续启闭次数；

　　③阀门在管道输水状况下的流阻系数的检测。

　　4.2阀门在出厂前应进行以下的检测：

　　①阀门在开启状况下，阀体应承受阀门工压值二倍的内压检测；

　　②阀门的关闭状况下，两侧分别承受1.1倍阀门工压值，无渗漏；但金属密封的蝶阀，渗漏值亦不大于相关要求。

　　五，暗杆弹性座封闸阀的内外防腐

　　5.1阀体(包括变速传动箱体)内外，首先应抛丸清砂除锈，力求静电喷涂粉状***环氧树脂，厚度达0.3mm以上。特大型阀门静电喷涂***环氧树脂有困难时，亦应刷涂、喷涂相似的***环氧漆。

　　5.2阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀；二方面表面光滑使过水阻力减少。

　　5.3阀体内防腐的环氧树脂或油漆的卫生要求，应有相应***机关的检测报告。化学物理性能亦应符合相关要求。

　　六，暗杆弹性座封闸阀包装运输

　　6.1阀门两侧应设轻质堵板固封。

　　6.2中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。

　　6.3大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。

　　七，暗杆弹性座封闸阀出厂说明书

　　气动闸阀是设备，在出厂说明书中应标明以下相关数据：

　　阀门规格；型号；工作压力；制造标准；阀体材质；阀杆材质；密封材质；阀轴填料材质；阀杆轴套材质；内外防腐材质；操作启动方向；转数；工压状况下启闭力矩；制造厂厂名；出厂日期；出厂编号；重量；连接法兰盘的孔径、孔数、中心孔距；以图示方式标明整体长、宽、高的控制尺寸；阀门流阻系数；有效启闭次数；阀门出厂检测的相关数据及安装、维护的注意事项等。

八，暗杆弹性座封闸阀标准汇总

　　标准编号 标准中文名称 标准英文名称

　　JB/T6376-19922005复审 气动阀用橡胶密封圈 沟槽尺寸和公差

　　JB/T6375-19922005复审 气动阀用橡胶密封圈 尺寸系列和公差

　　ANSI/NFPA T 3.21.4 R2-2000 气动阀.NFPA/T 2.6.1 R2-2000补充件:液动元件压力额定值.检验疲劳和确定含金属外壳的液动气动阀的压力的碎 Pneumatic valve - Pressure rating supplement to NFPA/T2.6.1 R2-2000, Fluid power components - Method for verifying the fatigueestablishing the burst pressure ratings of the pressure containing envelope of a metal fluid power pneumatic valve

　　BS 4151-1967 输入信号为 3至151b/in压力计的气动阀定位器的评定方法 Method of evaluating pneumatic valve positioners with input signal of 3 to 15 lbf/in

　　九，参数定义：

　　1.公称通径：(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

　　2.公称压力：(Nominal pressure)，表示符号PN，在一定温度下应用时允许的工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的工作压力；对铸铁阀体，指120℃以下应用时允许的工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。因此，控制阀公称压力的确定不仅要根据工作压力，还需根据工作温度和材质特性，而不仅仅只需满足公称压力大于工作压力。
