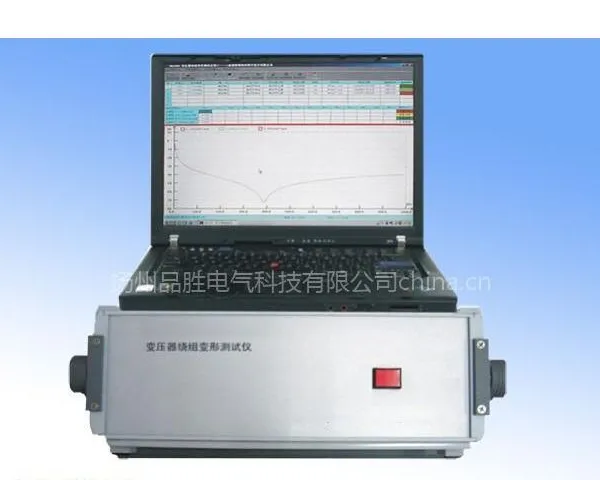

PSBDC变压器变形绕组测试仪系统简介

变压器绕组变形测试仪（频响法）用于测试6KV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，导致局部扭曲、鼓包或移位等***变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

变压器绕组变形测试仪（频响法）由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB或网络与笔记本电脑连接。

PSBDC变压器变形绕组测试仪主要技术特色：

l 不对变压器进行吊罩、拆装的情况下就可以进行测试。

l 本仪器可以对6kV以上的变压器进行测量。

l 采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用。

l 现场接线简单、使用方便。

l 测量动态范围宽：－100dB～20dB。

l 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

PSBDC变压器变形绕组测试仪主要技术指标：

l 测试主机与PC接口：USB。

l 信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。

l 两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。

l 采集通道量化精度：14位。

l 每通道存储容量：64K样点。

l 每通道采样率：25Msps。

l 采集通道输入阻抗：1MΩ。

l 扫频测量范围：500Hz－2000kHz。

l 扫描方式：采用线形分布的扫频测量方式。

l 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。

l 扫频测量频点：固定模式或用户自定义。

l 符合国家电力行业标准：DL/T911-2004。

PSBDC变压器变形绕组测试仪测试分析软件主要特色：

l 采用windows平台，兼容Window 2000/Window XP。

l 可以同时加载2条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

l 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。

l 软件人性化特点明显，测量的各种条件多为选择项，不用在现场作很多的输入，使用人员更加的方便。

l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

l 软件界面简洁直观。

PSBDC变压器变形绕组测试仪安全工作准则

在使用仪器前，请你仔细阅读本章。以便熟知重要的安全要点和警告。

请遵循本手册的说明使用本测试仪，否则测试仪所提供的保护可能会受到损坏。

[警告]是指对使用者或采集仪器构成危险的情况或操作。

[小心]是指对测试仪或被试变压器可能造成损坏的情况或操作。

[注意]是指对测试结果可能造成误差的情况或操作。

为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：

[警告]变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。

[警告]测试仪的“接地”没有连接正确前，请不要开始绕组变形测试。

[警告]试验前应将被试变压器线端充分放电。

[注意]使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。

[注意]绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。

[注意]测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应***每次测量在同一分接位置，便于比较。

[注意]应***测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。

PSBDC扫频法变压器绕组变形测试（一体机）系统简介

变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等***变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

1.1主要技术特点

采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

测量速度快，对单个绕组测量时间2分钟以内。

频率精度非常高，精度高于0.001%。

数字化频率合成，频率稳定性更高。

5000V电压隔离、充分保护测试电脑安全。

可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

1.2主要技术指标

测量速度：单相绕组1分钟-2分钟

输出电压：Vpp-25V，测试中自动调整

输出阻抗：50Ω

输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）

扫频范围：10Hz-2MHz

频率精度：0.001%

每通道采样频率：100Msps

扫频方式：线性或对数，扫频间隔和点数可任意设置

曲线显示：幅频曲线（相频曲线，选配）

测量动态范围宽：－120dB～20dB

供电电压：AC220V±10%

主机重量： 6kg

主机体积:352mm*272mm*150mm

1.3测试分析软件主要特色

采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。

采用数据库保存测试数据，对测试数据的管理简洁方便。

可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、

自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。

软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

软件界面简洁、直观、实用。

系统简明操作流程

采集器接地

采集器与变压器绕组接线

计算机开机

采集器上电

登录软件

录入信息

选择终止频率，调整测试参数

选择绕组

开始测试

更换测试绕组

选择绕组

开始测试

重复以上过程，直至完成所有绕组测试

保存数据

数据分析

报告导出

关闭软件

关闭计算机及电源

拆开变压器接线

测试完成。
