技术参数

一、概述

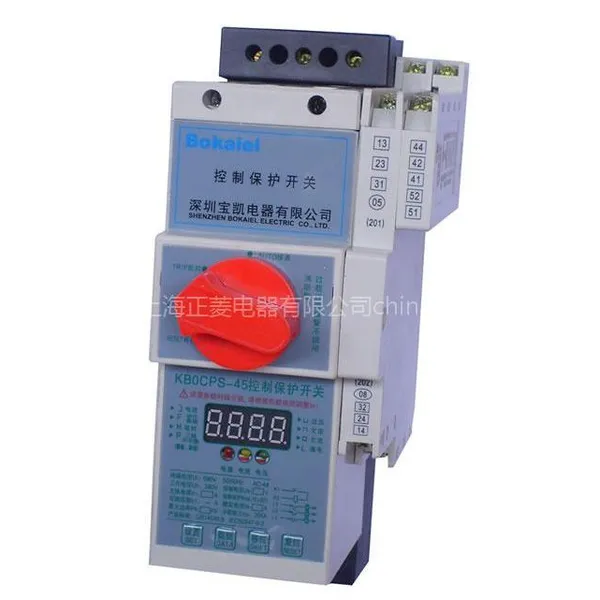

CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”，是英文“Control and Protective Switching Device”的缩写。
    KBOCPS(KB0)符合的标准：IEC60947—6—2：(2002)《低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器》和GB14048.9—1998《低压开关设备和控制设备多功能电器：控制与保护开关电器》（等同采用IEC60947—6—2）。

二、结构用途:

KBOCPS(KB0)产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
    KBOCPS(KBO)主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。
    从其结构和功能上来说,KBOCPS(KB0)系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器＋接触器＋过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,***提高了控制与保护系统的运行可靠性和连续运行性能。
    KBOCPS(KBO)系列产品是断路器（如CM1、ABB、NS、C45）、接触器、热继电器、熔断器等低压电器的替代产品,是KB0系列的升级换代产品。

三、产品功能:

◇特大短路瞬时保护：保护电流与开关主体额定电流有关,其整定电流为20In±20％、动作时间t4≤2～3ms。
    ◇短路瞬时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15％、动作时间t3≤0.1ms。
    ◇短路短延时或定时限保护：保护电流与电子脱扣器额定工作电流有关,其整定电流面板上可调（6～12Ir1）±15％（电动机保护）、（3～6Ir1）±10％（配电保护）、延时动作整定时间t2＝0.2s
    ◇过载长延时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1＝64s,电动机用t1＝128s
    ◇缺相、断相保护：动作整定时间为2s
    ◇三相不平衡保护：任意二相电流相差超过50％,动作整定时间为2s
    ◇过压保护：三相470±10V,动作整定时间5s
    ◇欠压保护：三相270±10V,动作整定时间5s
    ◇启动延时：短路短延时或定时限不保护,整定时间为2s
    ◇消防接口：直流24V消防接口输出（可选）
    ◇漏电保护：剩余电流根据客户要求定制,动作时间≤0.1s（延时型为0.3s）（可选）
    ◇预报警功能：电流可调
    ◇在线编程功能
    ◇故障指示
    ◇试验功能

四、产品型号及其含义

五、正常工作条件

4.1 周围空气温度

4.1.1 上限值不超过+40℃；

4.1.2 下限值不低于-5℃；

4.1.3 日平均值不超过+35℃；

4.1.4 当周围空气温度超出以上范围，用户可与我公司协商。

4.2 安装地点的海拔高度不超过2000米。

4.3 大气条件

大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度。月平均***温度为+25℃时，该月的平均相对湿度为90%，由于温度变化发生在产品上的凝露必须采取措施。

4.4 污染等级：3级

4.5 安装类别：Ⅲ类（690V系统）、Ⅳ类（380V系统）

4.6 控制电源电压应在（85%～110%）Us的波动范围内

六、适用领域:

由于KBOCPS(KB0)系列产品具有控制与保护功能集成化、模块化、小型化结构,对环境污染的防护等级高,分断短路电流能力高,飞弧距离短,电寿命长,保护功能齐全,连续运行性能和可靠性高,安装使用及维修操作方便等一系列优点,因此特别适用以下系统：
■工业设施
    △冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
    △电动机控制中心（MMC）,尤其是智能化电控系统或要求额定运行分断能力Ics高达80KA的配电控制与保护系统；
    △单电机控制与保护系统；
    △配电中心
■商业及民用设施
    △现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系统；
    △远程控制照明系统。
    △医院
    △信息处理中心（银行、市政、证券交易中心等）
    △电信通讯机房
    △商业大楼（大型购物中心、超级市场、超市等）
■基础设施
    △港口或铁路系统（航空港、铁路客运中心等）
    △高速公路照明或通风系统
    △***驻地控制保护系统（如边防哨所、雷达机站）
■消防系统
    △各种场合的消防泵,风机等
