相位波前角色散测量仪-用于测量高斯激光束相位波前角的色散和透明块体材料的色散PhADIM-D

作为PhADIM的升级产品，它可用来测量透明块体材料的色散（小于10mm）

当前相位波前角色散(PFAD)测量中的缺点

-光束空间啁啾

-倾斜脉冲波前

当前材料色散测量中的缺点
-频谱相位调制（啁啾）

-时域脉冲展宽

相位波前面（dq/dw）和传播方向角色散（de/dw）。对于平面波q=e，对于高斯光束q≠e。

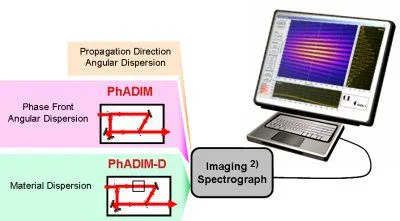

本公司的相位波前角色散测量和材料色散测量的解决方案PhADIM-D

产品特点

1.        能够测量块体材料（＜10mm）的材料色散和啁啾镜（1”直径，0°和45°）的材料色散；

2.        全线性光学解决方案；

3.        独立波长（适用于（V）UV-（N）IR）；

4.        需要输入的功率和脉冲能量低；

5.        精度高；

6.        实时操作系统；

7.        调整和操作简单。

技术参数

①      精度和范围根据光谱摄制仪和软件的不同而有所不同，显示值为颜色深度为10bit时的数值，光谱分辨率为0.1nm，空间分辨率为3.3μm和800nm，使用FRINGER软件。

②      可进入的频率范围由所使用的镜片和光谱摄制仪来决定（如CEO-2D-800）。

系统构成的附件

-数据处理软件FRINGER；

-二维光谱摄制仪CEO-2D-800/CEO-2D-800-V;

-MePS，用于二维光束特性检测的高精度光束旋转器。

工作原理

超短激光脉冲经频散介质进行高能量反射，块体材料和啁啾镜频谱相位发生移动，由此形成了脉冲的时域形状。如果介质的表面不平行，结果就会变得多样。激光脉冲的传播经过棱镜和楔形镜后，传播方向分成了不同的光谱分量，因此光束产生光谱色散。如果光谱分量为平面波，则由传播方向分量间的角决定的角度色散的传播方向等于由其相位波前间的角决定的相位波前角色散（PFAD）。如果为高斯光束，相位波前角会弯曲，两个定义会得出不同的数值。相位波前角色散（PFAD）更像是一个相对的定义，因为如果它为非零，就会产生一个啁啾和连续的时域脉冲变长，同时时域对比退化。在时域空间，光束轮廓沿着角色散的平面变成非对称频谱。

要对这种现象进行诊断，匈牙利CE Optics公司通过PhAMID-D色散测量仪（反转马赫-曾德干涉仪的相位波前角色散仪）和CEO-2D-800 或CEO-2D-800-V光谱摄制仪的配合使用，能够***测量出超短激光脉冲的相位波前角度色散，***精度可达到0.1 μrad/nm。对块体材料和啁啾镜的色散也能达到很高的精度。由于采用简约化设计，它不需要数量的技术就可操作，调整和测量仅需要数分钟。该仪表和进行实时诊断和测量各种独立的脉冲参数，包括周期、能量、波长和偏振。
