一、概述：

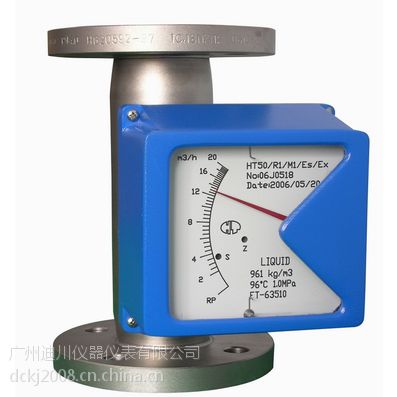

    LZ型系列金属管浮子流量计，采用可变面积式测量原理，适用于测量液体，气体。 全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。 累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。


二、原 理：
    浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。 环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
三、特点：
测量部分：
1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合

LZ流量计可选配M7或M9指示器：
    在M7中采用磁性耦合，跟踪磁铁的角位移径由一个曲线板机构把被测流量值线性地反映在刻度面板上。采用KW5-1或ESK信号转换器，准确地将流量值转换成0-10mA或4-20mA电流信号，上、下限报警开关。


    在M9指示器中采用一块耦合磁钢完成流量指示，电信号转换和控制流量波动而设计的阻尼功能，采用全金属不锈钢表壳，使仪表运行更安全，更适应恶劣、复杂的环境条件。
    采用模块组合设计，可在现场快速的给仪表增加电信号输出，上、下限开关，流量累积功能。各功能单元板为插装结构具有更换部件简单，方便，定位准确的特点。解决了老型产品由于各环节的人为因素而产生的故障以及至使仪表更换部件后精度降低的缺陷，仪表的可靠性得到很大的提高。
    采用型的ESK信号转换器，可用PC机或HART通讯器现场进行技术参数的重新设定。
    可在就地流量指示型仪表内选择安装：
    1、带有KW5-1型线性指示输出0-10mA、4-20mA标准信号（本安型）
    2、带有4-20mA线性输出和HART协议并无磁滞后的ESK信号转换器（本安型）
    3、带有６位LED显示的流量累计单元板
    4、带有上限、下限报警开关的单元板
 四：技术参数
流量范围： 水 6～200000l/h; 空气 0.05～4000?/h(20℃,0.1013Mpa)
　量程比： 10:1(标准型); 20:1(特殊型)
测量精度： 1.5(特殊型1.0)
工作压力： DN15～DN50(PN4.0Mpa,特殊型25Mpa)
　　　　　 DN80～DN100(PN1.6Mpa,特殊型16Mpa)
介质温度： -40℃～+220℃(标准型); -20℃～+85℃(PTFE)
环境温度： -40℃～+120℃
介质黏度： DN15:≤5Mpa.s(H15.1～H15.3) ≤30Mpa.s(H15.4～H15.9)
　　　　　 DN25:≤250Mpa.s
　　　　　 DN50～DN150:≤300Mpa.s
输出方式： 标准信号:二线制4-20mA
　　　　　 脉冲信号:最小间隔50ms
　　　　　 报警信号:集电极开路,MAX100mA@30VDC内部阻抗100欧姆
供电电源： 标准型:24VDC(10.8VDC～36VDC)
　　　　　 交流型:220VAC(85C～265VAC)
　　　　　 电池型:3.6@4AH镍氢电池
连接方式： 法兰连接、螺纹连接、卡箍连接
整体高度： 标准型250mm(其他安装方式除外)
防护等级： IP65
防爆等级： 本安防爆、隔离防爆
