| 产品特性:进口 | 品牌:dosapro | 型号:dosapro |
| 材质:合金钢 | 连接形式:法兰 | 结构形式:直通式 |
| 订货号:000054 | 货号:000014 | 公称通径:25-300mm |
| 适用介质:弱酸碱介质 | 驱动方式:气动 | 压力环境:常压 |
| 标准:国标 | 流动方向:单向 | 零部件及配件:胶管 |
| 用途:放料 | 类型(通道位置):直通式 | 规格:25-300 |
| 是否跨境货源:否 |
A、阀体

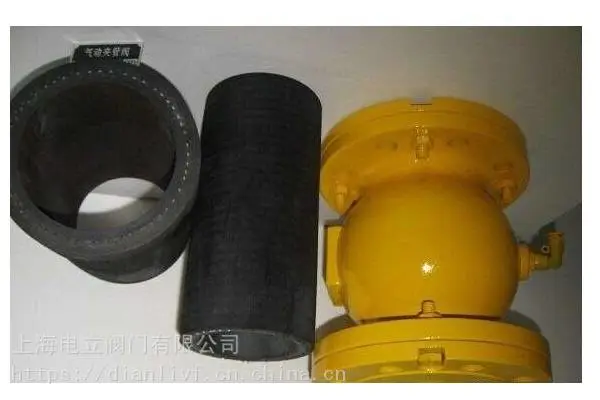

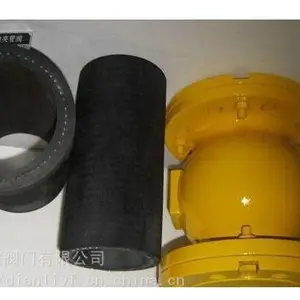

B、橡胶管套
C、控制流体(水或气)入口
E、连接法兰
手动/自动控制:外加三通手动阀或三
通电磁阀控制压缩空气或压力水进入阀体
特点:
1、无压力损失、无堵塞、无泄露、防水撞冲击
2、特别适用于含颗粒的液--固及气--固二相流
3、橡胶管套带有纤维增强结构,耐磨、抗疲劳
工作原理:
管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
| 口径(DN) | DN25~200 | DN250~300 |
| 工作压力 | max4bar | max3bar |
| 控制压力 | max6bar | max4.5bar |
| 压差 | 2bar | max1.5bar |
技术参数:
| 阀体 | 铸铁DN25~200 铸铝DN25~300 铸钢DN25~300 |
| 法兰联接 | 铸铁DN25~300,316LDN40~200 |
| 管套材质及 温度范围 | 天然橡胶-5~80。C 三元乙丙胶-5~120。C |
| 食品极 | 食品极天然橡胶管套 |
| 控制介质 | 压缩空气或压力水 |
| 控制附近 | 手动-三通手动阀 自动-三通电动阀 |
| 口径(DN) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 外 型 尺 寸 | L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
| H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 1823 | 229 | 278 | |
| I | 26 | 27 | 23 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
| D | 150 | 155 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
| 法兰 标准 .. | PN10 DN40 | PN10 DN50 | PN10 DN55 | PN10 DN80 | PN10 DN100 | PN10 DN125 | PN10 DN150 | PN10 DN200 | PN10/20 DN250 | PN10/20 DN300 | |
·仅用于铸铁法兰··可选ANSI
法兰标准
| 气动管夹阀 | 上海电立阀门有限公司 | ||||||||||
| 标记 | 处数 | 更改文件号 | 签字 | 日期 | 结构及性能、连接尺寸 | ||||||
| 设计 | 标准化 | 图样标记 | 数量 | 重量 | 比例 | ||||||
| 校对 | 审定 | ||||||||||
