SW2228液晶显示信号发生器简介
SW2228液晶显示信号发生器支持HDMI1.1数字输出格式
SW2228液晶显示信号发生器是多格式测试信号发生器,它为平板显示及多媒体显示设备的调
试检测提供完整的解决方案.
SW2228液晶显示信号发生器支持1080P,UXGA等高分辨率图像格式,
SW2228液晶显示信号发生器具有多种控制方式,便于生产线和试验室使用.
特点:
■ 模拟PC格式支持: VGA,SVGA, XGA, SXGA,UXGA
■ 数字HDMI格式支持: VGA,SVGA, XGA, SXGA,UXGA,1080P,1080I,720P
■ TV制式支持: PAL,NTSC
■ SDTV支持: 480I, 567I, 480P, 576P
■ HDTV支持: 720P,1080I,1080P
■ 音频输出1KHz,400KHz,
■ 输出信号包括:
模拟信号
TV: 复合视频, Y/C分量, YpbPr分量,YCbCr分量,RGB(TV)分量,
PC: RGBHsVs(PC),
数字信号:
HDMI 1.3
■ 液晶屏显示,菜单操作
■ 可根据用户要求定制特殊测试图像
■ HDCP/EDID测试/显示。
■ DDC2B读写/显示。
■ Hsync/Vsync驱动输出。
规格:
视频输出:
复合视频:
制式 PAL NTSC
输出幅度 0.3+0.7Vp-p±10% 0.286+0.714Vp-p±10%
输出阻抗 75Ω
幅载波幅度 286 mVp-p±10% 300 mVp-p±10%
输出接口 1 BNC
Y/C分量:
制式 PAL NTSC
输出幅度 Y 0.3+0.7Vp-p±10% 0.286+0.714Vp-p±10%
C 664mVp-p±10% 626mVp-p±10% (75% BAR)
输出阻抗 75Ω
输出接口 1 S端子
RGB分量(TV):
制式 PAL NTSC
输出幅度 700mVp-p±10% 714mVp-p±10%
输出阻抗 75Ω
输出接口 1 SCART
YCbCr分量:
格式 480I / 480P 567I / 567P
输出幅度 Y 0.3+0.7Vp-p±10% 0.286+0.714Vp-p±10%
CbCr 700mVp-p±10% 525 mVp-p±10% (75% BAR)
输出阻抗 75Ω
同步 两电平
输出接口 3 BNC
YPbPr分量:
格式 720P 1080I 1080P*
输出幅度 Y 0.7Vp-p±10%
PbPr 525 mVp-p±10% (75%COLOR BAR)
输出阻抗 75Ω
同步 三电平
输出接口 3 BNC
RGBHsVs(PC):
格式 VGA,SVGA,XGA,SXGA,UXGA*
输出幅度 0.7Vp-p±10%
输出阻抗 75Ω
同步 5V TTL
输出接口 1 DB15
数字输出:
输出方式: HDMI1.3
输出接口 A型
音频输出:
输出频率: 1KHz±10%,400Hz±10%, 20Hz-20KHz扫频*
输出幅度: 2.0Vp-p±10%
输出阻抗: 1KΩ
输出接口: 2 BNC

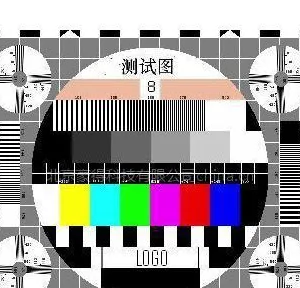

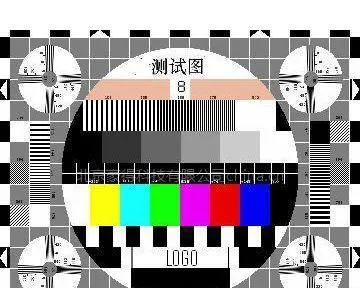

图像:
多种简单测试图像用于单项性能测试,
多种复合测试图像用于综合性能测试,
