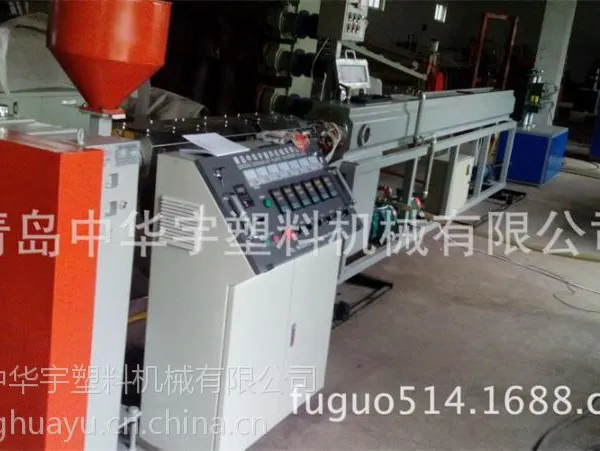

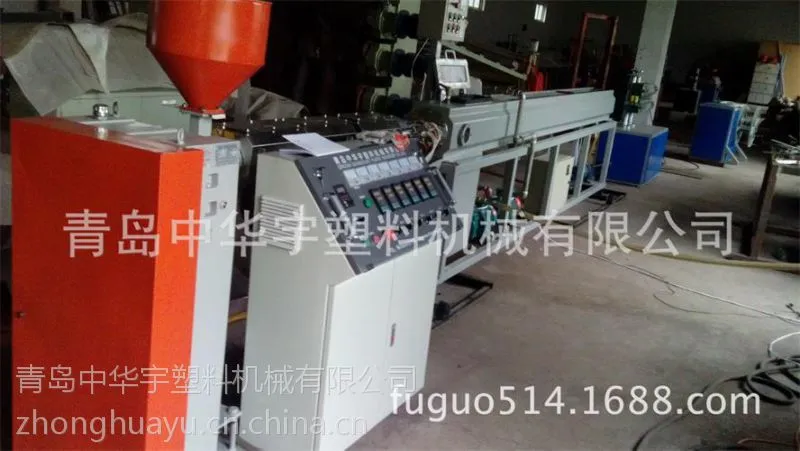

PE微束管生产线

1.SJ30/25单螺杆挤出机

1 .螺杆直径:                φ30mm

2 .螺杆长径比:               25:1

3 .螺杆结构：            实验专用型螺杆

4 .机筒螺杆材质：          38CrMoAlA

        渗氮层深度：          0.5～0.7mm

        表面硬度：            HV850～930

5. 机筒加热方式:        不锈钢云母器

6. 机筒加热功率:      共3区0.85Kw

7 .机筒冷却：             3区风冷却

8 .电机功率：             3Kw(变频调速)

9 .减速箱:                硬齿面减速箱

10 .螺杆转速：            0～86r/min

11 .产量：            7～10.5Kg/h

1、机架

采用型钢焊接而成,并经回应力处理,有较高的钢性,变形小。

2 、齿轮箱

产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零

件采用高强度合金钢材质,齿轮精度GB10095-88,6级,齿面硬度HRC-6,在空心轴输出端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效***。

A    .减速比:16:1

B    .输入功率:4KW

C.    采用硬齿面磨削齿轮,低噪高寿,运行可靠

3)、   料筒及螺杆

A.   料筒及螺杆材料均为38CrMoAlA优质氮化钢

B    .氮化层深度:0.4～0.7mm,氮化硬度:螺杆850HV,料筒930HV

C    .螺杆直径:30mm

D    .长径比:L/D=25:1

E    .螺杆转速:25～84 rpm

F.   螺杆螺棱表面粗糙度:0.4um

G.   料筒内表面粗糙度:0.4um

    4)、加热系统

A.采用3组不锈钢云母器，外带不锈钢风罩

B.加热电源:2～AC220V,50HZ，每组1KW

5)、冷却装置

A.用3组风机冷却

B.风机电源:3～AC380V,50HZ
