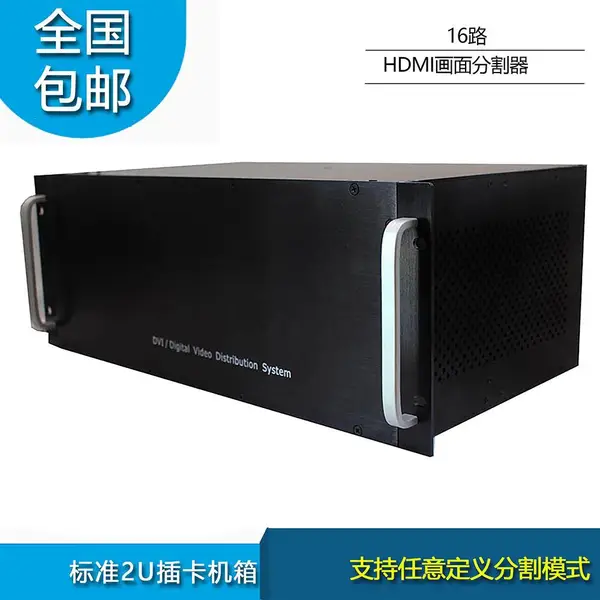

本设备是一款高清系列画面分割器（X是一个变量，2≦X≦16），主要功能是将输入至高清画面分割器的X路hdmi信号转换成一路hdmi信号输出，使X个数字或模拟信号同时显示在一个高清显示单元上，并且实现hdmi视频信号和音频信号同步切换的功能。

高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

二、主要功能

采用插卡式设计,一卡一路，可插16块卡。

● 1路hdmi输出

● 兼容各种分辨率信号输入，支持3840*2160@30Hz分辨率信号。

● 支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能。

● 支持100V～240V宽交流电压输入。

● 采用 FPGA 集中处理高清基带无压缩视音频数据。、

● 提供设备各模块和运行自检功能

● 标准2U铝合金拉丝机箱，可直接上标准机柜。

● 支持机箱按扭、红外遥控、RS-232串口、网络控制以及中控控制；

● 专为视频工程度身定制的无压缩画面分割器；

● 支持无缝切换功能，支持各通道信号切换不黑屏；

1、纯硬件构架

2、插卡式结构

每张输入板卡支持、信号输入用户可根据需求方便的插入输入板卡。

    采用图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等

4、数据运算能力

5、支持高清画面分割器hdmi总共16路信号输入,高清视频支持隔行和逐行输入。产品支持6、无缝切换功能
