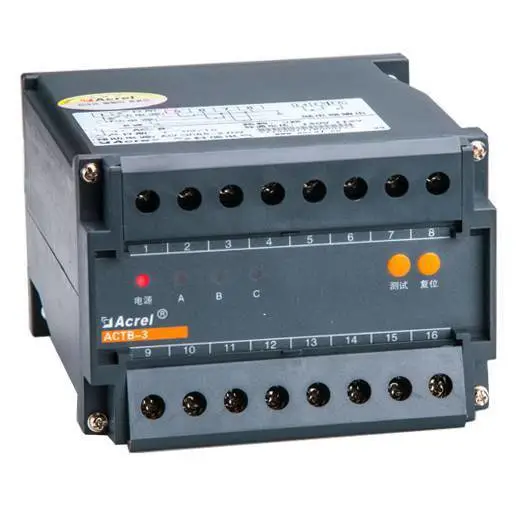

ACTB电流互感器过电压保护器

1 　概述

　　电流互感器（简称CT）在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流，电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅会使CT和二次设备损坏，也严重威胁运行人员的生命安全，并造成重大经济损失。采用电流互感器二次过电压保护器（简称ACTB），就能够有效防止因电流互感器二次侧异常高电压引起的事故。我公司生产的ACTB主要应用于各种CT二次侧的异常过电压保护。正常工作时，互感器二次侧处于近似短路状态，输出电压很低，一旦CT二次开路，出现异常尖峰过电压时它能立即响应限压，延时短路，从而起到保护作用，并且在面板上显示故障的部位，并有无源节点信号输出。电路故障排除后，重新正常工作。与同行比较我公司生产的ACTB具备输入电路保护功能,辅助电源交直流通用，工作范围宽等优点。
　　保护器应用于各种CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。

2 　型号说明

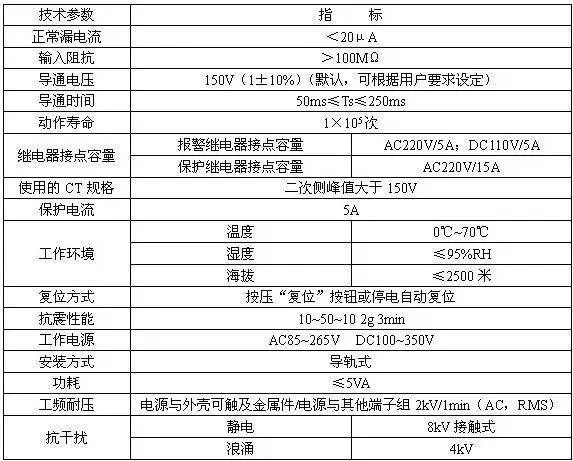

3 　技术参数

4 　外形及尺寸

　　ACTB-1

　　ACTB-3

　　ACTB-6

5 　接线端子
　　一般情况下，互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数均为星形连接，少数三角形连接。本产品电流互感器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。若只用A、B绕组，C相可以不接线，不会影响保护器的正常工作。

　　ACTB-1

　　ACTB-3

　　ACTB-6

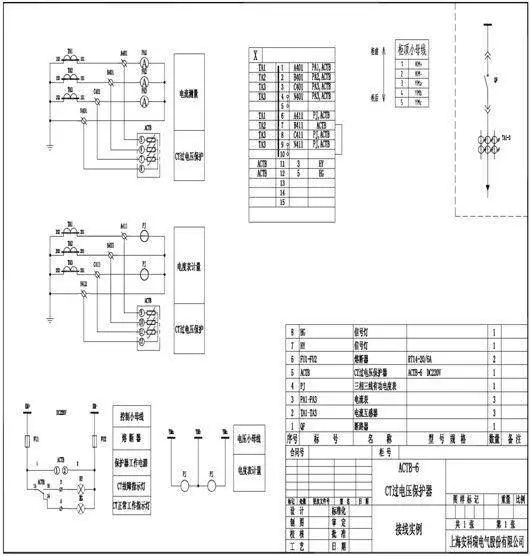

6 　应用方案
