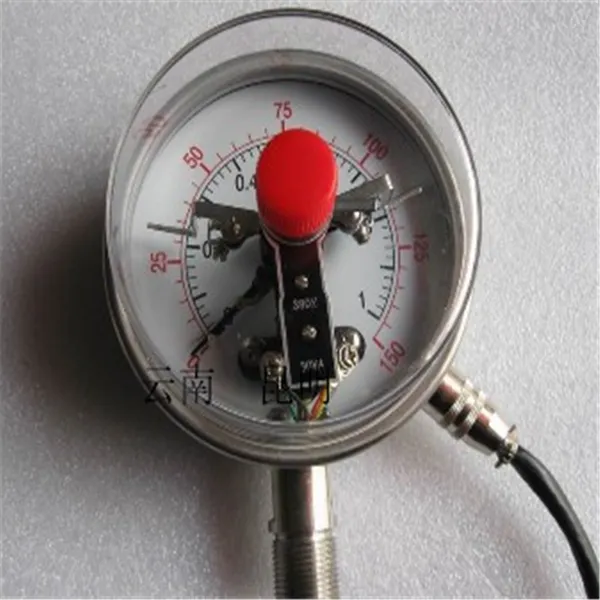

电接点压力表 型号：TSC-100

电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。在电接点压力表装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能***避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
二、电接点压力表工作原理：
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
三、电接点压力表接点参数：
测量范围：正压0~0、1~60MPa
负压-0.1~0MPa
正负压-0.1~2.47MPa
度等级：1.6
接点形式：磁助直接作用式
额定功率：30VA
电压：380V
电流：1A
设定范围：5%~95%上限值
环境温度：-20~60℃
介质温度：-10~70℃
结构形式：径向
接头螺纹：M20×1.5
防爆等级：ExdⅡCT 名称 型号 结构型式 测量范围（Mpa） 精度
等级 连接
一般
电接
点压力表 YTX-60 径向 0～0.1；0～0.16；0～0.25；
0～0.4；0～0.6；0～1.0；
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25； 2.5 螺纹
M14×1.5
YTX-60Ⅱ 径向后边
YTX-60Ⅲ 轴向前边
YTX-60Ⅳ 轴向
磁助电接点压力表 YTXC-100 径向 0～0.06；0～0.1；
0～0.16；0～0.25；
0～0.4；0～0.6；
0～1.0；0～1.6；
0～2.5；0～4；
0～6；0～10；
0～16；0～25；
0～40；0～60； 1.0
