一、概述

XL/DJP500型电动绞线盘通过控制柜来控制电机的正反转达到收、放线要求；根据客户需要设计绞盘大小，满足不同的实际需要。

二、系统构造

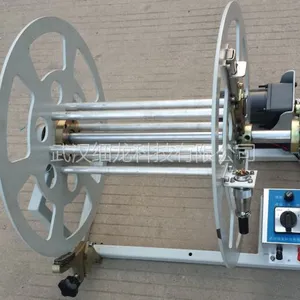

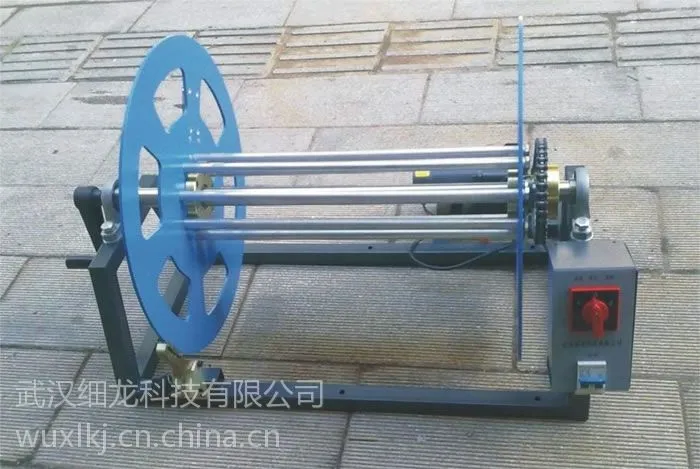

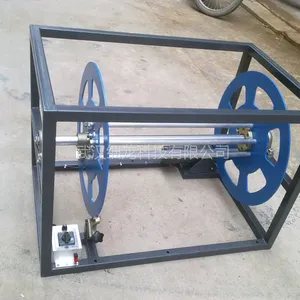

产品主要由绕线轮组件、控制箱、电动绕线盘骨架、手动联轴器、手刹装置、三芯航空插座、传动轴等部件组成。

三、主要技术指标

1、输入电源：DC 24V/ DC12V/220V/380V；

2、电动绕线盘外形尺寸：494mm（长）3360mm（宽）3304mm（高）。

3、电机额定功率： 50W。

4、绕线转速：20r/min；

5、绕线圈数：根据线的大小而定；

6、安装尺寸：334mm（长）3229mm（宽）

7、安装孔：4－φ9.5

四、产品特点：

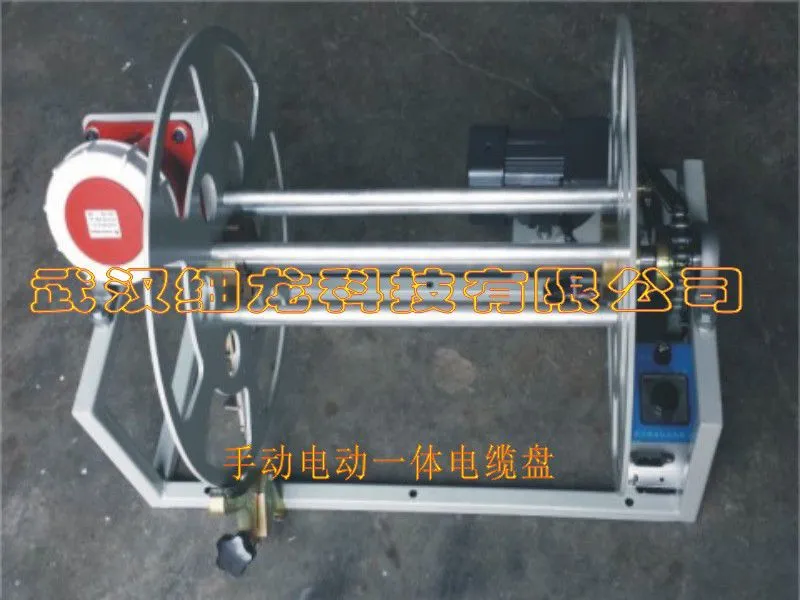

1、本设备设计手动联轴器使轴和转盘可靠的联接或分离，来实现自动或手动收线、放线功能。

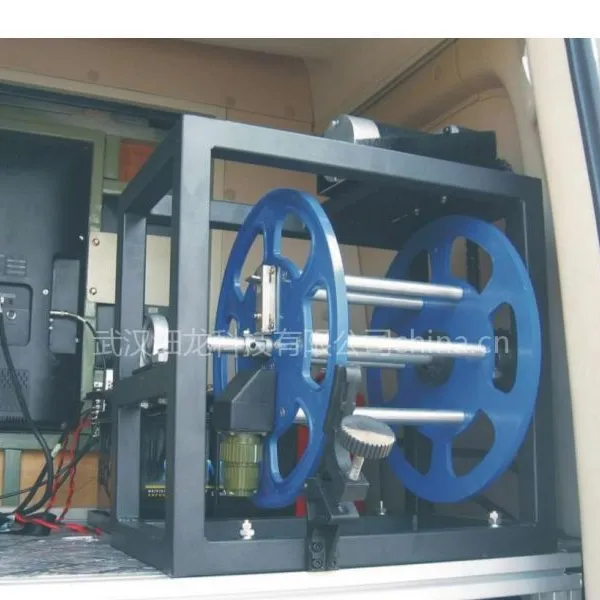

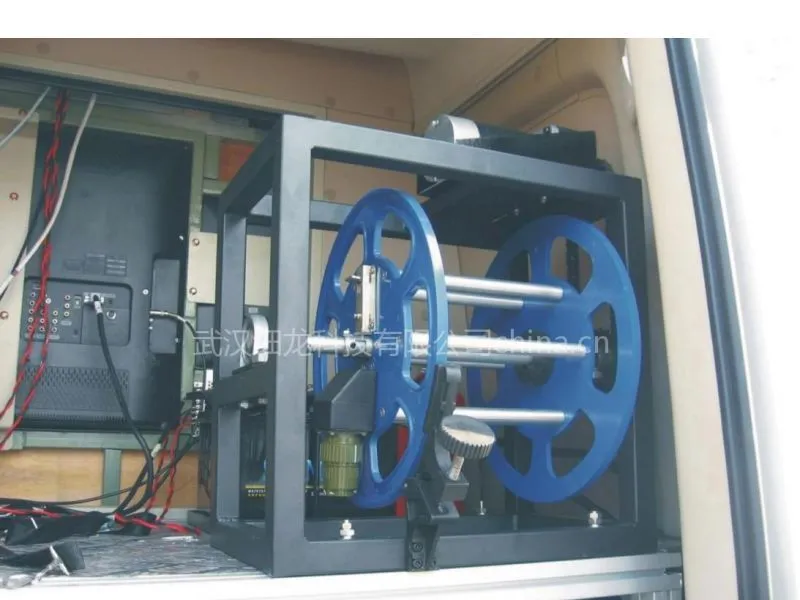

2、在传动轴上配有辅助手刹装置，在车运动状态下将轴锁紧达到锁死转盘防止转盘前后晃动。

3、在选材上采用高强度的冷轧钢板做机架，铝合金做转盘，具有很好的机械强度，适合长期奔波、振动的场合使用。

4、双重刹车功能。放线完后，旋转电源开关，关闭电源，电机停止，借助减速机的自锁功能可把绕线轮锁定到一个固定位置，同时把手刹装置的锁紧螺栓旋紧，把转盘锁死。

我公司是专业生产升降旋转云台、天线倒伏机构、电缆盘的厂家，可根据客户的需要进行设计、生产。欢迎各位朋友来电咨询、来人洽谈。
