使用说明

1-1 外接电源线：外接工频电源线从中频电源柜顶部进入,各个机柜及炉体要求就近接地线。

1-2 主控制柜配备内循环水冷系统，加入100KG纯水。

1-3 调功方式：中频电源柜面板上装有调功旋钮。整机输出功率任意可调。

1-4 主电路铜排：电源柜内主电路用高纯紫铜板连接，紧固点完全用不锈钢。

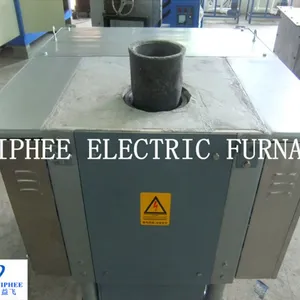

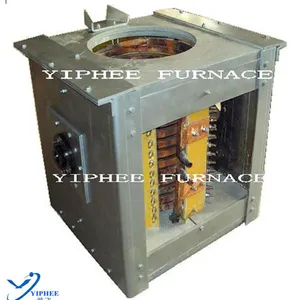

2、熔炼炉炉体结构

2-1 炉壳为铝合金机械电动倾斜、铝合金液压倾斜和钢壳液压倾斜两种结构。

2-2 感应线圈采用经过退火处理的T₂方型无氧铜管绕制，经酸洗、皂化、烘烤、浸漆、干燥等主要工序制作，并经过5倍于常规压力的水压（2MPa）检测完成。

2-3倾炉机构：机械倾炉装置，它由电动机和蜗轮蜗杆减速机组成，可以电动，也可以在突然停电的情况下手动倾炉。

2-4 电容器柜：电容器与柜体采用二次绝缘安装，槽路铜排采用方型无氧纯铜管制作，冷却水软管采用耐压PVC软管。

中频炉水冷方式选择

1.水槽+水泵：水槽中的水通过水泵加压进入设备，出水流回水槽循环使用。通过流动的水，自然散发热量；

2.水槽+水泵+冷却塔:水槽中的水通过水泵加压进入设备，出水流回水槽循环使用。通过冷却塔散发水中热量，冷却塔用强风将循环水冷却，可以有效加大散热量，减小用户的水池；

3.水槽+水泵+冷却塔+换热器方式：用户自备的外循环水采用普通水，内循环水采用纯净水，避免结水垢，设备使用寿命长；

4.闭式冷却方式：不需要进行水冷准备工作，用户不用挖水池买水泵等工作，安装方便、可靠快捷、节能环保。强风通过散热管来冷却循环纯水，纯水损耗很小。

品牌介绍制造厂—佛山市益飞电炉设备有限公司简介

30年制造经验；超千家客户体验；通过欧盟CE产品质量认证；通过***-2000国际质量体系认证；《中国电炉行业品牌》荣誉称号；佛山市企业家协会理事单位；中国铸造协会会员单位；是广东同行业产量的公司；国内少数具备大功率出厂调试电源的企业；产品内在配置的企业；产品故障率***的企业之一；也是回头客最多的企业之一 。

佛山市益飞电炉设备有限公司是感应熔炼和加热设备的专业制造公司，采40年高频感应加热之底蕴；集30载中频设备制造之基础，众多技术和工艺人才为后盾，专业院校的技术成就作补充，吸取老产品的***工艺和可靠性，不断增加***与高效的新技术，专注于感应加热系列的中频、超音频和高频产品，更专业、更可靠、更***。厂址位于广东佛山市南海区平胜工业区和辽宁省铁岭市银州开发区。产品销往国内30个省、市、自治区；远销欧洲的波兰、白俄罗斯、塞尔维亚、俄罗斯、科索沃、葡萄牙、非洲的利比亚、赞比亚、津巴布韦、埃及、南美洲的厄瓜多尔、秘鲁、哥伦比亚、智力、巴西、北美洲的美国、亚洲的香港、越南、马来西亚、印度尼西亚、泰国、缅甸、孟加拉国、沙特阿拉伯、黎巴嫩、巴林、塔吉克斯坦、乌兹别克斯坦、朝鲜等等40多个国家和地区；

广东厂区地址：佛山市南海区桂城街道东信路118号

欢迎光临参观指导！

网址：

博客：/yiphee

微博：/zhongpinlu

·                               特征描述

1.                             全设备紧固件采用不锈钢螺丝，其他厂家采用容易生锈的铁螺丝，或不够牢固的铜螺丝，不锈钢螺丝既有铁螺丝牢固的优点，又有铜螺丝不导磁、不生锈的特性，并且更光亮；

2.                             配置内循环纯水冷却系统，不会因为结水垢而停产，其他厂家只要求用户直接用自来水或地下水为设备冷却，要求操作工人每天不停的观察水路，极易结水垢堵塞而坏件停产，而我们的产品只要求用户使用前加入少量纯水，就可以可靠的工作了；

3.                             所有元件都安装在电木板上，其他厂家多数都是安装在机柜边角料做成的条或板上，非常容易漏电坏件；

4.                             出厂前满功率调试

5.                             我们的工程师有多人具有20年以上的经验，而15年前国内80%中频生产厂还没有成立；

6.                             我们对中频设备多用途使用更精通，对于设备频率或功率的增加与减少，设备兼顾淬火、退火、回火、调质或透热或特殊加热的应用，我们都有较丰富的经验；

7.                             采用不锈钢分水器，其他厂家用镀锌铁管，非常容易生锈堵塞；

8.                             吸收电阻采用精密无感电阻，而不是其他厂家采用的手工绕制电阻。

9.                             使用双绝缘高耐压电线，设备内部工作电压为800V以上，有些厂家只用耐压500V的普通电线，非常容易被击穿

用途/应用领域中频电源，是一种把三相工频电流变换成单相中频电流的变频装置，主要用于各种金属材料及其合金的熔炼、透热和淬火等领域。本机有三相桥式全控整流电路和并联或串联电路组合而成。控制部分采用集成电路实现了微机控制，与其它线路相比，具有技术***，结构简单，性能稳定可靠，调试维修简单方便、输出功率大、工作速度快、效***、耗电省、工作可靠、故障率低等优点。线路中还设计了多种电流、电压过载时的快速保护功能，使该产品运行十分可靠。适用于长期或间断工作。

使用说明

1-1 外接电源线：外接工频电源线从中频电源柜顶部进入,各个机柜及炉体要求就近接地线。

1-2 主控制柜配备内循环水冷系统，加入100KG纯水。

1-3 调功方式：中频电源柜面板上装有调功旋钮。整机输出功率任意可调。

1-4 主电路铜排：电源柜内主电路用高纯紫铜板连接，紧固点完全用不锈钢。

2、熔炼炉炉体结构

2-1 炉壳为铝合金机械电动倾斜、铝合金液压倾斜和钢壳液压倾斜两种结构。

2-2 感应线圈采用经过退火处理的T₂方型无氧铜管绕制，经酸洗、皂化、烘烤、浸漆、干燥等主要工序制作，并经过5倍于常规压力的水压（2MPa）检测完成。

2-3倾炉机构：机械倾炉装置，它由电动机和蜗轮蜗杆减速机组成，可以电动，也可以在突然停电的情况下手动倾炉。

2-4 电容器柜：电容器与柜体采用二次绝缘安装，槽路铜排采用方型无氧纯铜管制作，冷却水软管采用耐压PVC软管。

中频炉水冷方式选择

1.水槽+水泵：水槽中的水通过水泵加压进入设备，出水流回水槽循环使用。通过流动的水，自然散发热量；

2.水槽+水泵+冷却塔:水槽中的水通过水泵加压进入设备，出水流回水槽循环使用。通过冷却塔散发水中热量，冷却塔用强风将循环水冷却，可以有效加大散热量，减小用户的水池；

3.水槽+水泵+冷却塔+换热器方式：用户自备的外循环水采用普通水，内循环水采用纯净水，避免结水垢，设备使用寿命长；

4.闭式冷却方式：不需要进行水冷准备工作，用户不用挖水池买水泵等工作，安装方便、可靠快捷、节能环保。强风通过散热管来冷却循环纯水，纯水损耗很小。

品牌介绍制造厂—佛山市益飞电炉设备有限公司简介

30年制造经验；超千家客户体验；通过欧盟CE产品质量认证；通过***-2000国际质量体系认证；《中国电炉行业品牌》荣誉称号；佛山市企业家协会理事单位；中国铸造协会会员单位；是广东同行业产量的公司；国内少数具备大功率出厂调试电源的企业；产品内在配置的企业；产品故障率***的企业之一；也是回头客最多的企业之一 。

佛山市益飞电炉设备有限公司是感应熔炼和加热设备的专业制造公司，采40年高频感应加热之底蕴；集30载中频设备制造之基础，众多技术和工艺人才为后盾，专业院校的技术成就作补充，吸取老产品的***工艺和可靠性，不断增加***与高效的新技术，专注于感应加热系列的中频、超音频和高频产品，更专业、更可靠、更***。厂址位于广东佛山市南海区平胜工业区和辽宁省铁岭市银州开发区。产品销往国内30个省、市、自治区；远销欧洲的波兰、白俄罗斯、塞尔维亚、俄罗斯、科索沃、葡萄牙、非洲的利比亚、赞比亚、津巴布韦、埃及、南美洲的厄瓜多尔、秘鲁、哥伦比亚、智力、巴西、北美洲的美国、亚洲的香港、越南、马来西亚、印度尼西亚、泰国、缅甸、孟加拉国、沙特阿拉伯、黎巴嫩、巴林、塔吉克斯坦、乌兹别克斯坦、朝鲜等等40多个国家和地区；

广东厂区地址：佛山市南海区桂城街道东信路118号

欢迎光临参观指导！
