     高压无功补偿柜是专为提高企业电能质量而研发生产。可降低企业无功功率损耗，提高用电设备功率因数，又能抑制谐波源放大；还能针对谐波频率进行滤波，降低变压器、电动机等用电设备铜损、铁损，提高设备利用率。企业用电设备损耗降低，电能质量明显改善，电力部门要求达标。

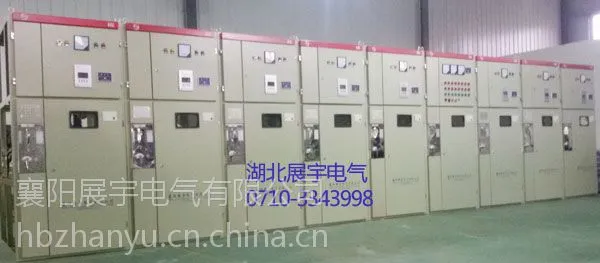

ZGB系列高压电容补偿柜主要用于6kV～10kV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。

电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。

为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后电压与电流的相位差变小，使功率因数提高。

ZGB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功***压电动机就地补偿和配电系统集中补偿。

三、性能特点

公司生产的ZGB系列高压电容补偿柜具有以下优良的性能特点：

1、选用名优器件，采用***的设计，产品使用寿命长。

2、合理布局，人性化设计，操作、使用、维护方便。

3、自带放电装置，保障人身和设备安全。

4、具有开口三角形和过流、过载保护等多种保护功能，使运行***。

5、采用真空电镀膜金属化聚丙烯薄膜并联电容器，自身损耗小，因为聚丙烯膜具有高工作场强与低介质损耗及体积小、容量大、损耗小、重量轻等特点。

6、电容器的实测电容与其额定值之偏差不超过额定值的。

7、可加装串联电抗器，以限制电容器组合闸过程中的涌流，限制操作过电压和抑制电网中高次谐波对电容器的影响。

8、节电效果明显，将电网功率因数提高到0.95以上，电流下降10%～20%，有效降低线损。

9、自身损耗低，本装置所使用的电容器，自身的能量损失极小是一般油浸低胆电容器的五分之一以下。

1. 充分考虑用户实际情况，就地补偿柜的电容器组和相关控制部件置于同一柜体，便于高压电机单机就地补偿场合安装使用。

  工作原理 采用进口或国产优质自愈式电力电容器和滤波电抗器串联，组成LC串联回路，并联于用电系统中。LC回路谐振频率设定在需要滤除谐振频率上，主要针对3次、5次、7次、11次谐振频率点上，达到滤除谐波的目的。滤除***，滤除效果好。 采用可控硅控制分断，过零点投切。根据无功功率需要量和谐波值大小等方式投入。免维护运行，可靠性高，使用寿命长。

高压无功补偿柜适用范围
1.电弧加热设备：如电弧炉、电焊机等。
2.交流整流的直流用电设备：如电力机车、电解、电镀等。
3.交流整流再逆变用电设备：如变频调速、变频空调等。
4.开关电流设备：如中频炉、彩色电视机、电脑、电子整流器等。
高压无功补偿柜主要性能 -提高设备功率因数至0.95以上，减少供电部门无功需要量，节省电费开支； -滤除谐波***（理论值可达***），提高电能质量，企业用电正常。 -降低变压器及电动机的铜损及铁损，用电线路损耗等。 -降低电路感性电流，增加企业变配电能力，改善开关通断条件，从而延长其使用年限。
