| 加工定制:是 | 品牌:泰姆瑞 | 型号:LED640 |
| 自动手动:自动 | 贴片速度:12000粒/小时 | 订货号:001 |
| 货号:001 | 分辨度:0.01mm | 喂料器数目:4 |
| 电源:220V | 重量:360kg | 规格:2600×680×1500mm |
| 是否跨境货源:否 |

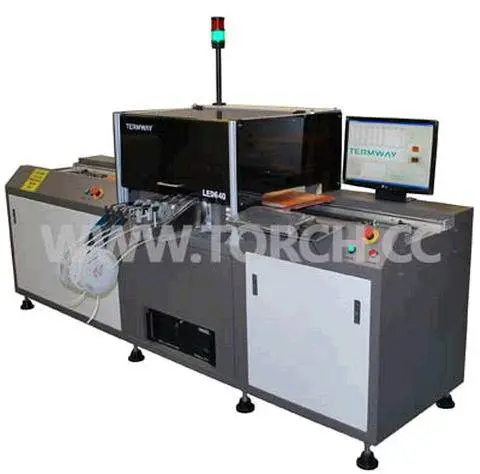

LED系列贴片机是一款专用的LED贴片机,用来实现大批量的LED电路板的组装,具有速度快,精度高等特点。
特点:
1.电路板传动采用精密步进电机带动工业皮带配合精密导轨实现,有效提高贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合高精密滚珠丝杆实现,完成LED的取料和放料动作。
3.配置4组贴片头,相比1组提高生产效率300%以上。
4.可自动视觉编程,不用手动输入元件坐标。编程简单,方便入门者便捷实用。
5.配置不同的喂料器可以满足不同的LED贴装要求。
6.高性价比LED贴片机,最适合大批量LED生产。
7.整机由工业计算机配合专用软件控制,方便操作使用。
8.可以非常方便导入电路板CAD数据。
9.可以非常稳定并且方便的完成LED拼版的编程和贴装。
10.可以在软件中显示拼板中所有坐标点,并对其中的坐标进行微调。来实现高精密的贴装。
11.可以在软件中设置各个拼板的间距,并根据间距显示所有放料坐标,可以在拼板中选择不贴的拼板。
12.如果电路板加工有质量问题,可以对放料位置进行整体偏移改进。
13.软件可以实现四贴片头自动优化功能。
14.软件中增加XYZ轴的移动时的限位检测。
15.软件中增加了6档变速功能,可以根据移动距离查表得到速度,并进行速度设置,这样可以提高机器长期使用的稳定性。
16.整机PCB平台具备真空吸附功能。对大型PCB板定位会更加平整,有效提高贴片精度。同时可以完成软灯条(FPC)的定位贴装。
17.无须外配气泵。机器内置真空泵。有效节约能源。降低噪音。
标配:
1、 专业工业计算机1套
2、 贴片头四组
3、 吸嘴4个
4、 真空吸附平台1组
选配件:
1、8mm,12mm,16mm及24mm自动喂料器
2、吸嘴
技术参数
| LED640 |
电路板面积 | 1200×350mm |
移动范围 | X轴1500mm,Y轴410mm |
Z轴移动范围 | 15mm |
典型贴片速度 | 10000CPH |
理论贴片速度 | 12000cph |
贴片精度 | ±0.1mm |
定位方式 | 机械定位 |
可以贴装元器件 | 0402以上阻容件及各种LED芯片 |
编程方式 | 自动数据导入/视频学习/键盘输入 |
带式喂料器 | 8mm,12mm,16mm和24mm |
喂料器数量 | 可以放置4个GF系列电动智能喂料器 |
操作系统 | WINDOWS XP |
压缩空气 | 内置气源,无须外接气源 |
电源 | 220V,50Hz,4Kw |
重量 | 360Kg |
外形体积 | 2600×680×1500mm |
