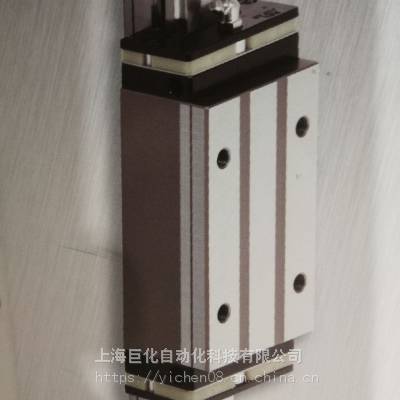

NSK直线导轨结构

　　NSK直线导轨在设计上通过尽量减少零部件的数量来提高精度，并降低陈本。

NSK直线导轨由导轨和滑块组成。滚珠在到导轨的轨道中滚动，并通过滑块端的端盖进入滑块开口处，然后回到滑块另一端。

NSK直线导轨的特点

　　1品种齐全，可以满足各种用途的要求

　　2高精度，高质量

　　3高可靠性和长寿命

　　4通过开发可互换的产品，实现了短周期交货

　　5具有高静态负载能力（耐冲击性）

NSK直线导轨的品种及其特点

上下方向大负载型---LH,SH,LS，SS系列

　　特点：

　　（1）大负载型

　　（2）通过将滚珠和滚珠滚动槽之间的接触角设为50°，提高了对通常出现的上下方向负载的承受能力

　　(3)通过采用DF接触结构，提高了导轨直角方向的安装误差吸收能力

　　（4）通过采用偏移哥特式结构沟槽，使滚珠滚动时有两个接触点，从而降低了摩擦

　　（5）具有高耐冲击性的结构

　　(6) 实现了能分别购买导轨和滑块的互换性产品系列的标准化

　　(7)小型尺寸的产品还配备了不锈钢材质的品种

　　（8）低噪音，好音质

　　（9）平滑稳定的运转性

　　（10）不容易起尘

　　用途

　　正交坐标型机器人，注塑成型取出机器人手，搬运装置，食品包装

2四方向均等负载型（刚高刚型—LA系列）

　　特点：

　　通过将滚珠和滚珠滚动槽之间的接触角设为45°，使上下左右方向负载的承受能力和刚性均等通过6列滚道承受上下左右方向的负载，从而实现刚强性大负载具有一定的摩擦力最适用于机床

　　用途;

　　机械加工中心，NC车床，***切削机床，切齿机床，电火花加工机床，冲床，各种磨床

四方向均等负载容量型—LY系列

　　特点：

　　(1)通过将滚珠和滚珠滚动槽之间的接触角设为45°，使上下左右方向负载的承受能力和刚性均等

　　(2)由于重预压时是4点接触，由4列滚珠支撑上下左右方向载荷，所以刚性比较好由于采用DB接触，所以扭矩刚性比较好具有轴向吸振作用

　　用途;

　　机械加工，NC车床，***切削机床，切齿机床

上下方向大负载容量型—LW系列特点：

　　（1）通过将滚珠和滚珠滚动槽之间的接触角设为50°，提高了对通常出现的上下方向负载的承受能力

　　（2）由于导轨宽，所以当使用单轴时，在滚动方向也具有大承载能力和高刚性。

　　用途：

　　半导体制造装置，液晶板制造装置，各种搬运装置，检查装置，冲床

小型-LE系列

　　特点：

　　（1）用于是超薄型，宽幅形状，所以特别适合单轴使用

　　（2）不锈钢型为标准配置

　　(3)实现了带保持架系列产品的标准化

　　用途;

　　半导体制造装置，液晶板制造装置，医疗器械，光学平台，小型机器人

小型，轻量型-LL系列

　　特点：

　　(1)轻量，小尺寸

　　（2）以不锈钢的品种为标准产品

　　用途：

　　编织机，硬盘承载用挡板
