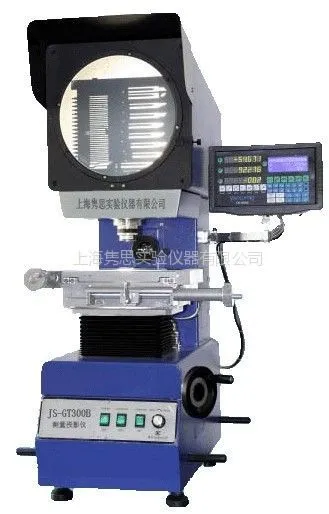

一、数显测量投影仪，线缆外被测量投影仪特点及用途

       数显测量投影仪，线缆外被测量投影仪是利用光学投射的原理，将被测工件之轮廓或表机投影至观察屏幕上，作测量或比对的一种测量仪器，一种光、机、电一体化的精密高效光学计量仪器。主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、可通过键盘创建各种设置进行输入，操作方便等特点。

        广泛应用于机械、仪表、钟表、电子、电缆、橡胶、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状。

二、数显测量投影仪，线缆外被测量投影仪技术参数

1  投影屏面径：￠312,使用范围>￠300(刻有米字线)，***磨损

2  旋转角度数显显示值：0.01°或者1′

3  X，Y轴最小解析度：0.001mm

4  物镜(L、H、D见图)

5 工作台(尺寸单位:mm)

6  仪器精度：3+L/100um。

7  透射反射均為可调节亮度24V 150W卤钨灯

8  数码管显示处理器

9  升降机构：45°双导轨斜齿轮升降，人性化设计，解决了传统皮带磨损的问题

10 仪器电源：110V/220V，开关电源50/60HZ

数码管显示处理器介绍

1）点、线、圆、角度、距离、矩形和螺纹等图形元素的测量、预置和构造

2）座标摆正和座标平移，方便摆正工件，减少调整时间

3）三轴的显示值

4）RS232输出功能

5）多种座标显示方式，极座标和直角座标、INC座标和ABS座标公制和英制

6）对光栅尺可进行线性补偿或区段线性补偿

7）Z轴可接光栅尺或旋转编码器

8）存储100个***图形元素和10个暂存元素
