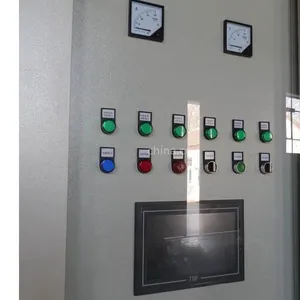

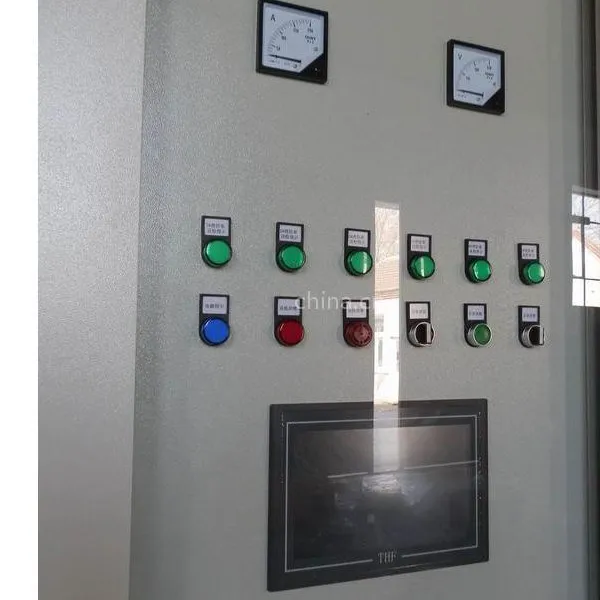

1、电流表：测定巡检电流

2、电压表：测定巡检电压

3、巡检运行指示灯：巡检消防水泵时对应该泵指示灯常亮。

4、电源指示：巡检柜供电时该指示灯常亮。

5、巡检闭锁指示：手动或自动状态巡检运行前给出的开关量提示（5秒后进入巡检状态），也可用于巡检状态远传。此时指示灯常亮，巡检完成指示灯熄。

6、巡检故障指示：巡检故障时发出声光警告。

7、故障解除开关：解除声光告警。

8、手动巡检按钮：点动实现一轮的巡检。

9、自动巡检开关：自动位置时执行触摸屏内人为设定的周期进行巡检。

10、巡检操作界面：（二）

11、故障打印机：巡检事件、巡检故障等信息的打印（事件发生的时间，事件描述）

二、巡检操作界面应用

1、首页面：

登录：用户或操作员入口，输入对应口令后可以进行参数设置。

注销：已经登录的用户退出登录。

运行记录：查看设备巡检运行记录。

故障查询：查询历史故障记录。

参数设置：登录的用户可以设置巡检周期(单位：时)；巡检单泵时长(单位：秒)；巡检下一台泵的间隔时间(单位：秒)；巡检水泵台数等。

***设置：***参数设置。

联系我们：厂家信息，售后服务联系方式等信息。

画面切换：用于首页面和工艺流程画面的切换，工艺流程画面可查看各设备运行或停止状态。

网络互联：用于控制系统的数据远传。（用户定制）

远程告警：通过GSM或CDMA信号远程传递故障信息等，以短信息的形式发送给值班人员，最多可添加10个电话号码（确保泵房有GSM或CDMA信号）。（用户定制）

故障输出：设置打印机打印故障信息的内容。（用户定制）

U盘拷贝：设备运行记录和故障记录可通过U盘拷贝下来。（用户定制）

上位机通讯：通过预置的RS485接口与上位机联动。（用户定制）

信息滚动条                                                                       实时时间信息

2、参数设置：

消防泵：巡检周期（0~30000小时任意选择，系统出厂默认720小时）

巡检时长（0~3000秒任意选择，系统出厂默认30秒）

巡检间隔（0~3000秒任意选择，系统出厂默认10秒）

变频报警延时（厂家自定义3分钟）

控制台数（根据现场实际参与巡检的水泵数量2~12台任选）

3、工艺流程：

以参与巡检2台泵为例

此消防系统有2台消防水泵，巡检当前水泵时流体为动态显示，否则为静态。

此系统预置巡检试水功能，现场需具备巡检试水管路。

三、安装与接线调试

巡检柜安装就位后，按照厂家提供的一次电路图，巡检出线端子与对应消防水泵用等同于端子上口线径的耐火BV线连接，电源进线连接到柜子上方的空气断路器进线端。二次线路厂家完成。

巡检柜安装接线完成后，现场确保条件具备方可进行调试（消防控制系统有正式电源供电；消防水池有水；消防泵运行正常；消防起动柜运行正常）。
