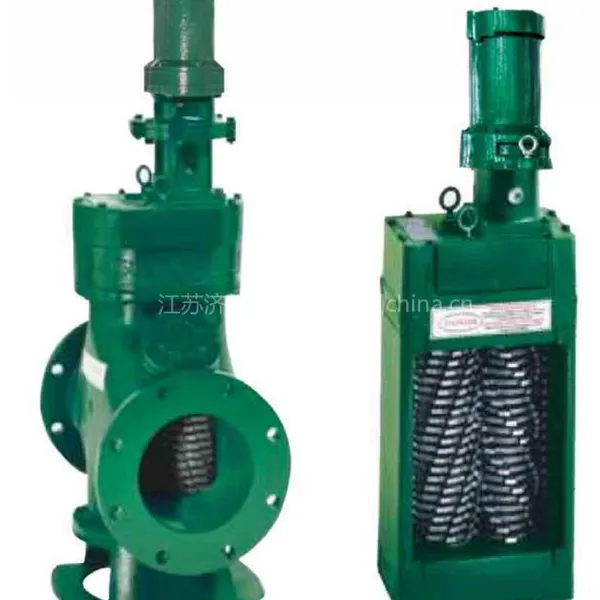

优质环保粉碎型格栅（F-Q200粉碎型格栅）

一、粉碎型格栅产品概述
     为了适应我国水工业发展的需要，经广泛调研，查询了大量国内外机械格栅的相关资料文献，在吸收消化国外***技术前提下，结合我国水工业的现状，我公司研究开发了全自动移动式自动格栅除污机。其主要适用于均布在同一直线或具有一定曲率半径工作轨迹上的城市给水、排水、取水泵站等多进水渠道或宽栅面处得格栅清污设备。经国内众多用户多年使用证明：设备运行稳定，工程投资成本低，节省大量的设备运行成本，并使周边环境得到***改观。
二、粉碎型格栅工作原理
     全自动移动式格栅除污机的工作原理是通过驱动装置，带动清污机沿轨道作平面移动，并通过变频救赎和光电数字模块感应控制技术确保清污机在格栅栅面范围内移动的位置准确度。当到达预定格栅除渣位置后，利用卷扬机工作原理，清污机上的提升机构按照指令启动，带动两组钢丝绳卷筒，使除渣齿耙在钢丝绳牵引下实现上下运动；同时采用液压装置或差动电机实现耙斗的开闭运动。当除渣齿耙抵达格栅底部时，预设高程控制系统发出停机，并提供闭耙工作指令，使除渣齿耙按照预定的闭合角度关闭弧形齿耙捞渣，同时指令提升电机提升除渣齿耙；齿耙到达预设提升高度后，将污物送入垃圾箱内，由此完成一个格栅清污的过程。
三、粉碎型格栅主要特点
1.无***性浸泡部件，耐腐蚀性强，使用寿命长；
2.整机结构紧凑、检修维护方便；
3.整机运行能耗低，操作控制方便，能实现完全自动化；
4.除渣齿耙在使用中可直接将污物排放在收集处，除污效***，无渣物回落现象；
5.清渣齿耙的开闭采用电动或液压系统控制，性能稳定，结构简单、***；
6.开放式结构使工作平台洁净，工作环境好；
7.适用范围广，特别适用于多渠道或宽渠道进水的格栅清渣状况；
8.安装简便，节约土建投资；
9.特别适合格栅除污机的改造情况。
四、粉碎型格栅基本结构介绍

行走机构的正确定位

     移动式格栅除污机在使用过程中最关键之处是其在多渠道或宽栅面格栅清渣过程中，移动位置的控制准确性。移动格栅清污机的正确定位问题是清污设备发展的技术关键。

     我公司通过参考国外引进格栅除污机的性能特点，对引进移动格栅除污的运行情况考察，采用PLC逻辑控制器、行走电动机驱动系统变频调速器及位置检测光电传感器的组合系统来进行清污机行走机构的准确定位，在各区格内设置感应控制器，确保其控制值在预先设定的偏差范围内，以实现行走清污机清渣位置的最终定位。

齿耙的结构设计

     针对目前除渣齿耙因重量较轻，在使用中产生耙斗易浮于水面，造成提升耙斗的钢丝绳乱绳，或因除渣齿耙过重，造成齿耙提升能耗增加等状况，我公司在认真分析了进水渠道中水流状态、垃圾成分等影响齿耙结构设计的因素，将除渣齿耙设计成弧形齿结构，一方面使齿耙在水下便于捞取较大尺寸的垃圾，同时使齿耙的自重能够满足自由下落，便于齿耙的自重能够满足自由下落，便于齿耙的直齿部分在插入格栅栅间隙后能够顺利下行至渠底，避免产生齿耙因自重较轻而漂浮，导致牵引齿耙的钢丝绳发生松绳现象，提高清污效率。在结构形式上采用电动货液压执行机构对齿耙实行强制性合耙，确保齿耙在使用过程中始终能有效完成清污工作。

电气控制

     每台设备提供一只现场控制柜，选配电器控制系统由PLC逻辑控制器、调速变频器、位置检测传感器、传感控制器和低压控制电器等组成。

五、粉碎型格栅特例说明

F-Q200粉碎型格栅 流量76m3/h，水头损失6kpa。
