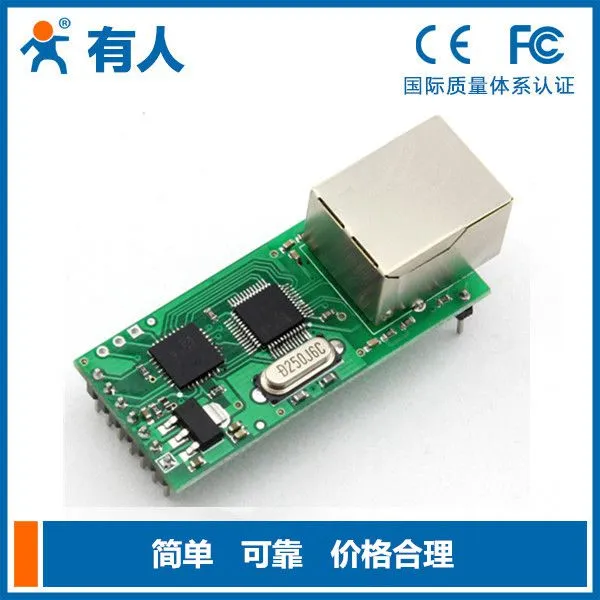

嵌入式网络转串口模块属于单串口服务器模块，USR-TCP232-T是用来将TCP网络数据包或UDP数据包与RS232接口数据实现透明传输的设备，模块体积小巧，功耗低，搭载ARM处理器，速度快，稳定性高，工作模式UDP和TCP Client。本串口转以太网模块批量优惠，可提供定制服务，定制功能百片起订。



如果者需要嵌入式网络转串口模块USR-TCP232-T或其他产品或者合作，请加qq：406700375 ，或拨打15668332513   0531-88826739



    这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。模块集成 10/100M 自适应以太网接口, 串口通信波特***达 230.4Kbps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。



说明书：/Uploads/Download/201104/USR-TCP232-T.pdf



关键字：TCP/IP, TCP, UDP, 串口RS232, 串口联网, 模块, 以太网



嵌入式网络转串口模块USR-TCP232-T同系产品





型号说明：USR 表示有人科技，及我公司品牌，TCP232表示TCPIP转串口模块系列产品，2/4/T表示串口端电平形式。

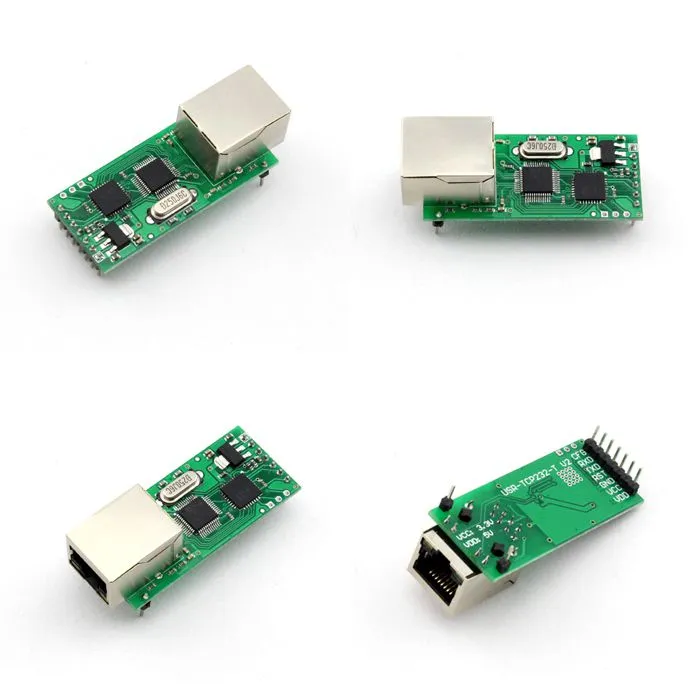

嵌入式网络转串口模块USR-TCP232-T介绍



 单串口服务器模块|串口设备联网服务器|嵌入式串口服务器|以太网串口服务器功能特点



1 10/100M 自适应以太网接口;



2 支持 AUTO MDI/MDIX，可使用交叉网线或平行网线连接;



3 波特率在 115.2kbps 以上并且可以设置;



4 工作方式可选择 TCP Client, UDP工作模式;



5 支持虚拟串口工作模式



6 工作端口，目标 IP 地址和端口均可轻松设定;



7 网络断开后自动断开连接，***整个网络可靠的建立TCP连接;



8 灵活的串口数据分帧设置，满足用户各种分包需求;



9 提供配套的TCPIP编程资料;



10 UDP方式下禁止了包广播，比同类产品抗干扰能力强;



11 在高速发包的情况下，发热仍然比较轻微。



单串口服务器模块|串口设备联网服务器|嵌入式串口服务器|以太网串口服务器产品特性



12 32 位 ARM CPU;



13 LAN 以太网: 10/100Mbps; 保护:内建2KV电磁隔离;



14 串口 TTL ×1: TXD、RXD、GND;



15 串口速率: 波特率: 从2400到256kbps可设置，可达3Mbps;



16 网络协议: ETHERNET、ARP、IP、UDP、TCP;



17 工具软件: 模块配置软件、TCP/UDP测试工具、串口调试软件;



18 配置方式: 串口/网络，免费提供配套软件.



19 电源: 双电源接口: 3.3V DC或者4.5~5V



20 机械参数: 模块尺寸(L×W×H): 55×23×23(mm) 含网口和插针
 PCB尺寸(L×W): 50.4×22.6(mm)



21 工作温度: 工业级: -25~75°C.



22 保存环境: -40~85°C, 5~95%RH.



 电气参数



单串口服务器模块|串口设备联网服务器|嵌入式串口服务器|以太网串口服务器
 模块电压：模块采用双供电接口
 VCC：DC典型值3.3V，最小3.15，3.45 V，适合3.3V单片机系统
 VDD：DC 典型值 5V，最小4.5V，5.5V，适合5V单片机系统
 模块电流：180 mA
 工作温度：-25~75 °C
 保存温度：-40~85 °C



工作模式



1 系统框图



单串口服务器模块|串口设备联网服务器|嵌入式串口服务器|以太网串口服务器 USR-TCP232-T是连接串口设备到网络的桥梁，借助此模块，用户可以轻松实现设备联网管理和控制功能，应用框图如下。





注：为了安全性考虑，在默认情况下，模块只接受从设定的目标机器的IP和设定的目标机器端口发送过来的数据，并且模块只往设定的目标位置发送数据。
 您可以很容易的即时控制模块的设置进行修改发送目标(后面有介绍)，也可以定制特殊功能产品，如不验证来源IP，以接受多个IP发送的数据，实现多对一。

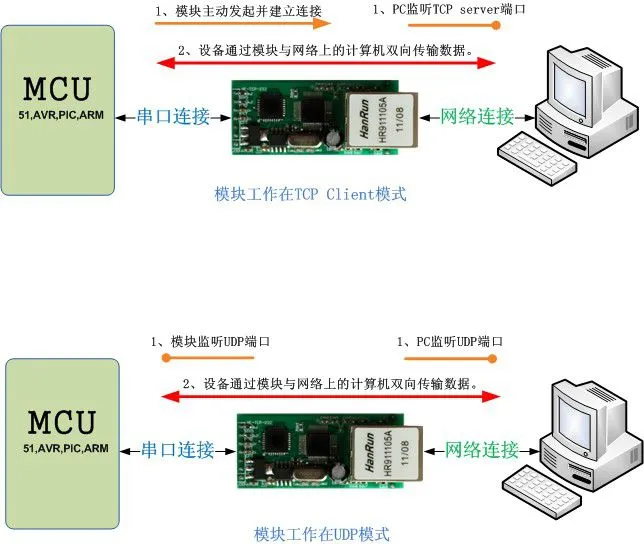

2 TCP Client 模式





3 UDP 模式



硬件说明



1工作指示灯



      单串口服务器模块|串口设备联网服务器|嵌入式串口服务器|以太网串口服务器 模块的工作指示灯在网口上，有红绿两个指示灯。




指示灯

功能



说明



绿灯



连接状态指示



正确链接到网络时绿灯亮。



黄灯



数据指示



模块有数据收或发时闪烁，包括模块收到网络广播包。



请一定注意 USR-TCP232-T模块的插针引脚是TTL电平，不要和232电平的设备进行直接连接，否则会烧坏模块。



4 模块封装



如果需要，我们可以提供模块的封装文件，方便您在画PCB时使用。



应用结构图

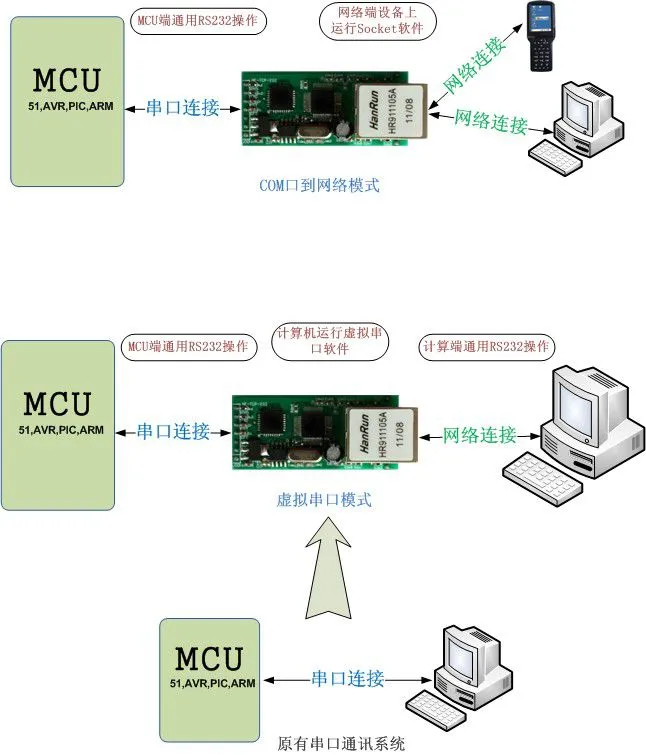

1 COM口到网络模式

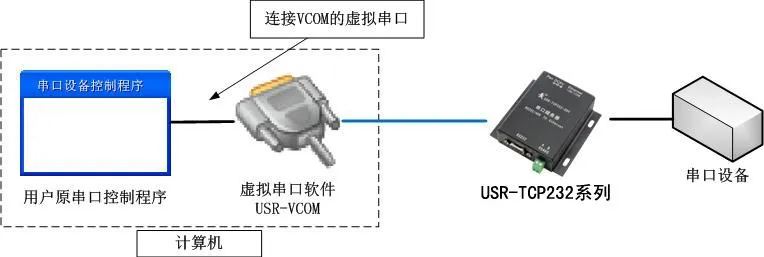

2 虚拟串口模式

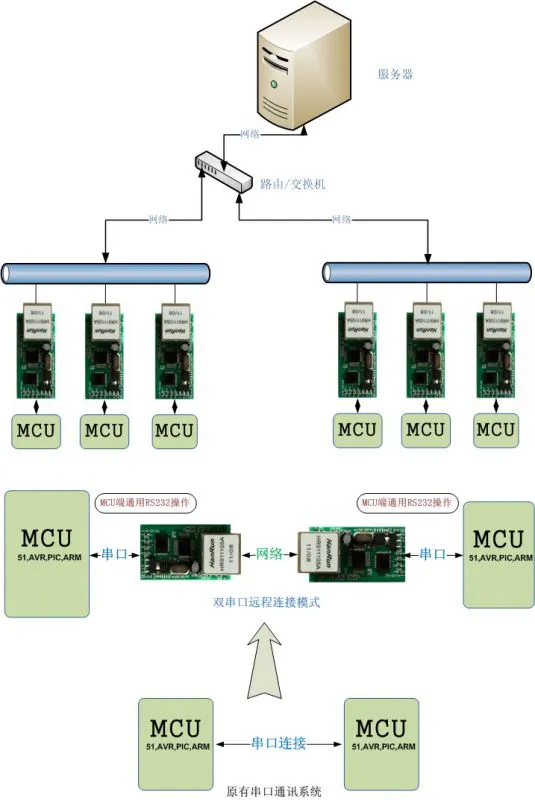

3 双串口远程连接模式

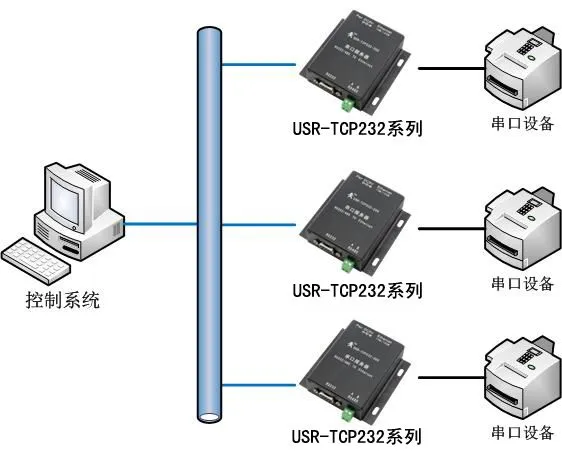

4 多对一服务器模式





5服务器采集模式
