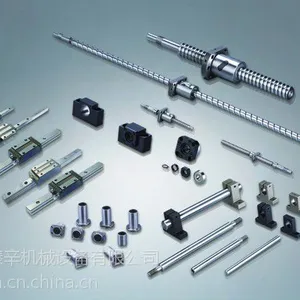

TBI直线导轨，TBI滚珠丝杆基本信息

切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。激光切割机为效率最快，切割精度，切割厚度一般较小。等离子切割机切割速度也很快，切割面有一定的斜度。火焰切割机针对于厚度较大的碳钢材质。 TBI直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作***滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

(1) 定位精度高

使用TBI直线导轨作为线性导引时，由于TBI直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

(2) 磨耗少能长时间维持精度

传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

(3) 适用高速运动且大幅降低机台所需驱动马力

(4) 可同时承受上下左右方向的负荷

(5) 组装容易并具互换性

(6) 润滑构造简单

◆TRH系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置、CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。

◆TRS系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器、印表机、机器手臂、电子仪器设备、半导体设备。

◆TRC系列：雕刻机、包装机器、印表机、机器手臂、电子仪器设备、半导体设备。

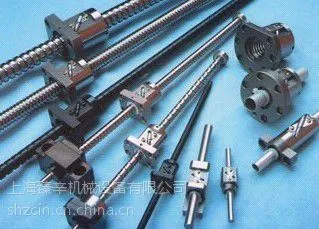

滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。

滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠。

滚珠丝杆具有比滑动丝杆更高的效率，所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压，亦能维持圆滑的动作特性。

滚珠丝杆采用哥德式（Gothic arch）满槽形状、轴方向间隙调整至极小亦能轻易转动。

TBI滚珠丝杆的优异耐久性

又于1个或者2个螺帽间做预压调整，予消除轴方向间隙，使其具有可符合使用条件的适当刚性。

TBI以积累多年的滚珠丝杆之生产技术为基础，采用严谨的材料籍高度热处理及加工技术，可供给耐久性的制品。

使用滚珠丝杆时，必须具有足够的润滑，如果润滑不够会发生与金属接触，导致摩擦与磨耗的增加，造成故障或是寿命短等。

滚珠丝杆与滚动轴承一样当有混入异物或水分等时，磨损会增加，有时会导致破损。

当偏荷重现象发生时，将直接影响丝杆的寿命及噪音，且多随着运转不顺的手感，若丝杆空载时与组装后顺畅度不同，除了注意丝杆本身的精度外，大多是组合精度不良产生偏荷重现象。

此种型式是由钢珠滚动于螺杆与螺帽之间的满槽而前进，再经由循环器两端之路径做回流。循环方式类似于E型螺帽。（如图）

此型之循环器的钢珠，会沿着螺纹的方向运行，加上钢珠之隔音如防压设计，所以运转时的噪音将被消抵。此外，S型螺帽的安装空间跟其他型螺帽相比较小，所以特别适合高速及轻负荷之设计。

此种型式是由钢珠沿着内循环循环器满槽，斜斜的越过螺杆牙峰，回来到原点。一般为一卷钢珠一次循环.(如图)

此种型式螺杆至少要有一端完全通牙，适用于螺杆径较小，采用金属循环器。

此种螺帽法兰为四孔安装孔，适用于微小型丝杆。循环原理同I型相同，但不同循环时，循环位置皆位于相同角度之键槽上，
E型螺帽

此种型式是兼具外循环式及内循环式特点，在钢珠滚动于螺杆与螺帽之间的满槽而前进，在螺

帽的尾端由端盖循环器道引至螺帽本体的回流孔中，一般与外循环相同为多卷钢珠一次循环，只是少了外循环管。
