一、概述:

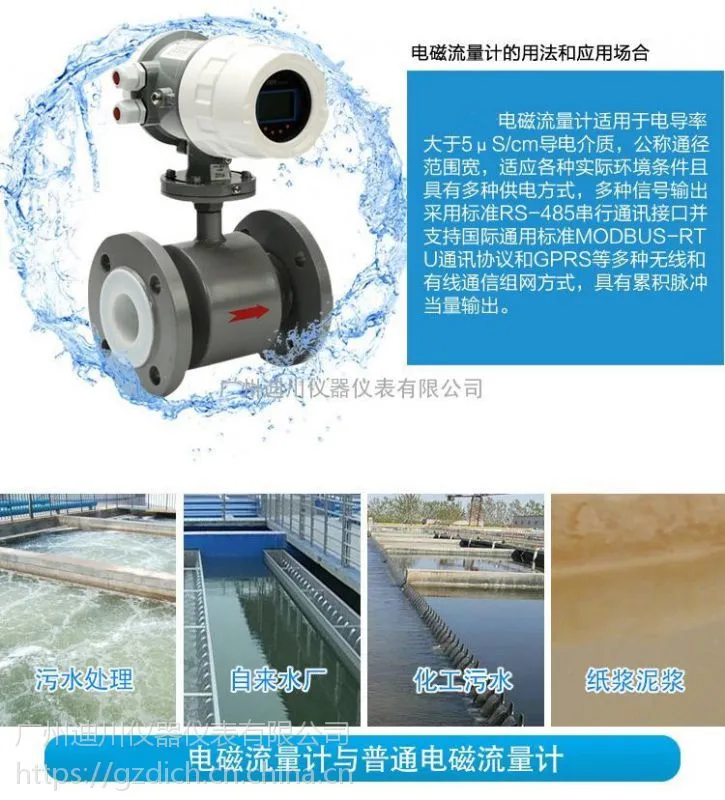

 电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、技术参数:
公称通径（mm）
（特殊规格可定制） 管道式四氟衬里：DN10～DN600
 管道式橡胶衬里：DN40～DN1200
流动方向： 正，反，净流量
量程比： 150：1
重复性误差： 测量值的±0.1%
精度等级： 管道式：0.5级，1.0级
被测介质温度： 普通橡胶衬里：－20～＋60℃
 高温橡胶衬里：－20～＋90℃
 聚四氟乙稀衬里：－30～＋100℃
 高温型四氟衬里：－20～＋180℃
额定工作压力：
（高压可定制） DN6－DN80：≤1.6MPa
 DN100－DN250：≤1.0MPa
 DN300－DN1200：≤0.6MPa
流速范围： 0.1－15m/s
电导率范围： 被测流体电导率≥5μs/cm
电流输出： 负载电阻 0～10mA：0～1.5kΩ
  4～20mA：0～750 kΩ
数字频率输出： 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极电流为250mA
供电电源： AC220V或DC24V
要求直管段长度 上游≥5DN，下游≥2DN
连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级： mdIIBT4
防护等级： IP65，特殊订制可达IP68
环境温度： －25～＋60℃
相对温度： 5%～95%
消耗总功率： 小于20W

三、测量范围：
测量范围表：
内径（mm） 10 15 20 25 32 40 50 65
Qmin（m3/h） 0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19
Qmax（m3/h） 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0
内径（mm） 80 100 125 150 200 250 300 350
Qmin（m3/h） 1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
Qmax（m3/h） 271.0 424.0 662.0 954.0 1690 2650 3810 5190
内径（mm） 400 450 500 550 600 700 800 900
Qmin（m3/h） 45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qmax（m3/h） 6780 8570 10600 12800 15200 20700 27100 34300
内径（mm） 1000 1100 1200 1400 1600 1800 2000 2200
Qmin（m3/h） 282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qmax（m3/h） 42400 51300 61000 83121 108566 137404 169635 205258

 衬里的选择：
衬里材料 主要性能 适用范围
氯丁橡胶
Neoprene 耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 <80°c，一般水，污水，泥浆，矿浆
<80°c，一般水，污水，泥浆，矿浆
聚氨酯橡胶
Polyurethane 有极好的耐磨性能，耐酸碱性能略差。 <60°c，中性、强磨损的矿浆，煤浆、泥浆。
<60°c，中性、强磨损的矿浆，煤浆、泥浆。
聚四氟乙烯
PTFE 化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 <180°c，浓酸、碱等强腐蚀性介质，卫生类介质。
<180°c，浓酸、碱等强腐蚀性介质，卫生类介质。
F46 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好的抗撕裂性能。 <180°c，盐酸、硫酸、王水和强氧化剂等，卫生类介质
<180°c，盐酸、硫酸、王水和强氧化剂等，卫生类介质
 电极材料的选择：
材质 耐腐蚀性能
316L 对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。
<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。
哈氏合金HB 耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。
哈氏合金HC 耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水
钛 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。
钽 具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。
