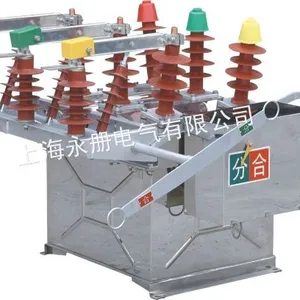

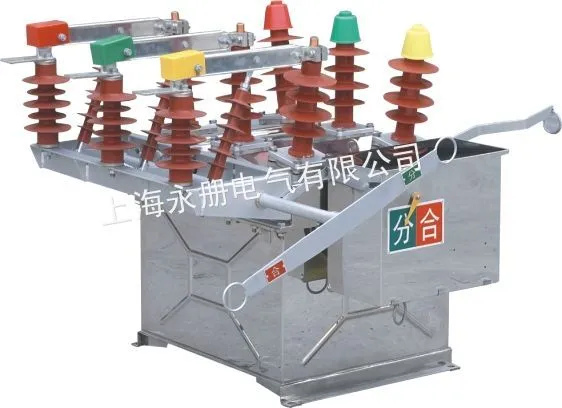

ZW8-12G/T630-20高压真空断路器

ZW8-12/630-20   ZW8-12G/630-20

ZW8-12/1250-25  ZW8-12G/1250-25

ZW8-12/630-20   ZW8-12G/630-20

ZW8-12/1250-25  ZW8-12G/1250-25

ZW8-12G/T630-20型号含义

ZW8-12G/T630-20户外高压真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。

ZW8-12G/T630-20真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。

一、应用与特点

ZW8-12/T630-20户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

二、使用环境条件

    环境温度：上限+40t下限-30。C

　　海拔高度：《1000m

　　风压：≤700Pa（相当风速34m／s）

　　空气污秽程度：III级

　　无经常性剧烈震动

　　结构

三、ZW8开关组成结构

　　1）整体结构为三相共箱式

　　2）真空灭弧室

　　3）弹簧操动机构

　　4）绝缘系统

　　5）导电回路

　　6）箱盖、箱体

　　7）密封件

四、ZW8系列开关特点

　　1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘

　　2）内置多抽头电流互感器可作为过电流保护之用

　　3）采用双绕组电流互感器可作为保护和计量用

　　4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。

　　5）可加装隔离开关

五、订货须知

　　订货时用户需提供下列技术资料：

　　1）断路器型号、名称、数量。

　　2）额定电流，额定短路操作电流。

　　3）操作方式、操作电压。

　　4）配备电流互感器电流比。

　　5）使用场合。
