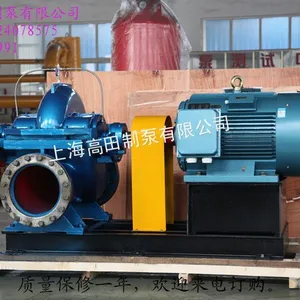

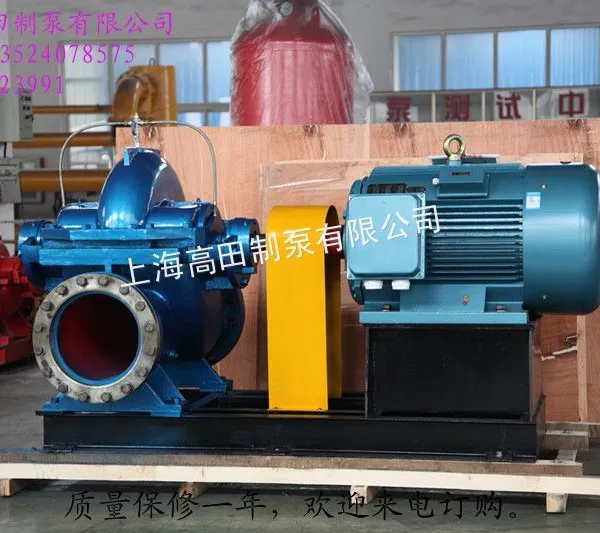

GTOS100-250(I)B

述

　　GTOS型双吸泵
　　主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业（一般性液体）等输送液体的场合。
　　
　　出口直径：DN＝80~500mm；流量：50~4200m3/h（额***）；扬程：H＝7.6~160m（额***）许用工作压力：2.5Mpa；许用实验压力：3.75Mpa；介质：清水或物理化学性质类似于清水的其他液体（固体颗粒≤80mg/L）。温度：≤105℃经优化设计的水力模型，不仅使泵具有优异的水力性能，并且没有轴向力（理论上）这一困绕水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造，过流表面光滑提高了泵的抗汽蚀性能和效率。
　　
　　根据输送介质或用户要求采用填料密封，有足够的空间用于更换填料。
　　1、许用工作压力为2.5Mpa；即泵入口压力＋泵扬程≤2.5Mpa.根据泵壳承受的压力，泵体和泵盖材质采用灰口铸铁（1.6Mpa）。在订货时敬请注明泵的承压情况或材质。
　　2、介质：温度≤105℃的清水或物理化学性质类似清水的其它液体（固体颗粒≤80mg/L）。
　　
　　1、采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。
　　2、配备恒定油位的油杯，也可用稀油润滑。
　　3、选用进口（SKF、NSK、NTN）高质量轴承，运行平稳，澡音低，使用寿命长。
　　
　　结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。
　　根据需要电动机（驱动机）可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的钢性更好，运行更稳定可靠。设有泵体字符封环，而叶轮密封环为可选用件。密封环磨损后可以更换，减少了运行维护费用。
　　
　　
　　工作条件：
　　1.允许工作压力为2.5MPa，即大辩论入口压力＋泵扬程小于等于2.5MPa.根据泵壳承受的压力，泵体和泵盖材质采用灰口铸铁（1.6MPa），球墨铸铁（2.0MPa），铸钢（2.5MPa），在订货时敬请注明泵的承奢情况或材质。
　　2.介质：温度小于等于105度的清水或物理化学性质类似清水的其他液体。（固体颗粒小于等于80mg/L）
　　
　　出口直径：DN＝80--500mm
　　流量：50--4200　m3/h（额***）
　　扬程：7.6--160（额***）
　　许用工作压力：2.5MPa
　　许用试验压力：3.75MPa.
