基于PC104＋的CAN总线分析仪

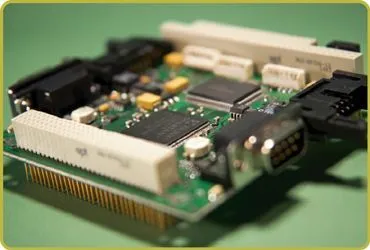

    Kvaser PC104+板具有紧凑、自堆栈的特性，其灵活的 PC104+的参数，大量减少了嵌入系统开发的时间和成本。Kvaser PC104+板是一个双通道的CAN总线分析仪，板上带有高性能的微控制器。

硬件特点

          完全兼容PC/104+ 工业总线规范。

          Stack-through连接器。

          具有16位的高性能微控制器。

          通过高速DPRAM与PC机通讯。

          采用瑞萨Renesas (M16C) CAN总线控制器。

          支持CAN 2.0 A和2.0 B (active) 。

          支持沉默模式。

          驱动电路符合高速*** 11898规范，波特率可达1 Mbit/s。

          带高速光耦合器的光隔离驱动器。

          板上CAN总线控制器振荡频率为16 MHz 。

          安装快速、简易，即插即用。

          尺寸 91 x 96 mm (约 3.6 x 3.8 in.) 。

          以IDC连接头或9帧DSUB连接头接入CAN总线。

          适用温度：-40?C～+85?C。

软件和文档

          Kvaser CANLIB SDK(Software Development Kit，软件开发包)包括了开发CAN总线分析仪软件所需要的所有资料，包括用C、 C++、C#、Delphi和Visual Basic描述的全部文档和大量的程序范例。所有的CAN总线分析仪使用一个通用的API库，适用于任何一款Kvaser CAN分析仪。

          文档、软件和驱动均是免费的。升级软件会定期在我们的网站上发布（/） 。下面的免费软件均适用于Kvaser PC/104板。

          Windows 98/ME/2000/XP 和 Windows NT 4.0的32位驱动程序。

          J2435应用程序接口。

          RP1210A应用程序接口。

          Kvaser CanKing是用于Windows系统的多功能CAN总线监测/分析软件。

应用支持

          Kvaser CanKing

          Warwick X-Analyser

          ATI Vision

          ATI Apollo

          ATI CANlab

          Ficosa CANica

          National Instruments LabVIEW

          National Instruments DIAdem

          VAT 2000

          Vector CANalyzer

          Vector CANoe

          Vector CANape

          Xtm

软件平台

          Windows 2000/XP/Server 2003

          Windows 98/ME

          Windows NT4

          Linux

          Venturecom RTX 5.1

产品类型

          Kvaser PC104+ HS/HS (Item No. 00336-1)

双通道带10针IDC CAN连接头的CAN总线分析仪，速率5K～1Mbit/s。

          Kvaser PC104+ HS/HS (Item No. 00352-1)

双通道带9针DSUB CAN连接头的CAN总线分析仪，速率5K～1Mbit/s。
