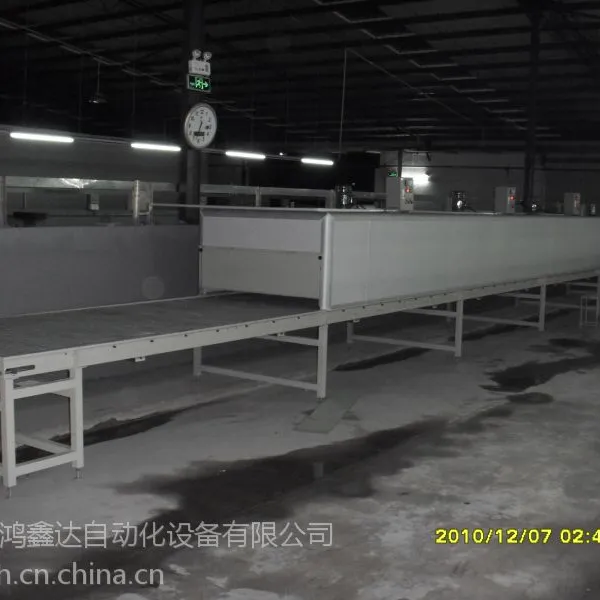

一、设备项目：电供热式隧道烘干线

二、规格参数：12000L×600W×730Hmm

三、数    量：一条

四、设备结构：网带输送、变频调速

五、功能特点：本设备专用于电子电器丝印等厂家的产品烘干固化。采用发热管对隧道供热；动力系统采用变频调速系统，工作噪音小，操作简单

六、基本配置及构造说明：

1.动力:

采用台湾品牌1500W的东田电机、WPS60型1：60的减速机，中国***2HP变频器，变频无级调速，线速度0—5M/min可调。

2.机身、机架:

机身、机架采用50×40（mm）矩形钢管焊接制作而成，脚架采用50×40（mm）钢管焊接，支脚配镀锌可调脚杯；机头护板用1.2mm冷板弯轧成型，机身2米一段。

3.输送网带链条:

采用耐高温专用人字型不锈钢网带W=600mm、总长24米环型接驳。网带内每200mm串Φ8m钢支，网带两侧采用上海产6分滚子链条。链条导轨采用30×30角钢固定在机身上；网带下铺1.5mm镀锌承载板。

4.烘炉体:全线8米烘干高温房，隧道炉1段每2米，共四段；上设4台立式0.37KW风机，配1套离心式风叶，有效使炉体内热风循环。炉高度为400mm,内壁采用1.2mm的镀锌板结构，外壁为1.2mm冷轧板弯轧制作，保温层采用硅酸铝耐火纤维，厚80mm。

5.供热系统:隧道炉供热采用发热管，按炉体1组控制系统，全线共1套控制电箱，数字温控显示，继电器自动控制，温区的温度可任意设定，常温—80℃。

6.机体颜色：:机身表面采用电脑白色喷塑或客户自定颜色。
