量测功能

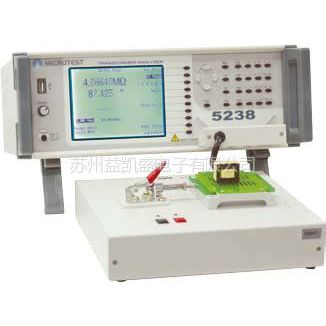

Model

5235

量测参数

Transformer Scanning

Turn Ratio, Phase, L, Q, Leakage L, Balance,
  ACR, Cp, D, X, Y, DCR, Pin Short

量测信号

Test Frequency
  (0.01%,  5digits)

Turn

50Hz ~ 200kHz (10Vac Max.)

Others

20Hz ~ 200kHz

Output Impedance

100Ω

显示范围

L, LK

0.00001uH ~ 9999.99H

C

0.00001pF ~ 999.99mF

Q, D

0.00001 ~ 99999

Z, X, R

0.00001Ω ~  99.9999MΩ

Y

0.01nS ~ 99.9999S

θ

-90.00? ~ +90.00?

DCR

0.01mΩ ~ 99.999MΩ

Turn

0.01 ~ 99999.99turns

Pin-Short

12 pairs, between pin to pin

基本精准度

L, LK, C, Z, X, Y, R, DCR

0.1% (1kHz if AC parameter)

Q, D

0.0005 (1kHz)

θ

0.03? (1kHz)

Turn

0.5% (1kHz)

量测速度

L, LK, C, Z, X, Y, R, Q, D, θ

75ms

DCR

25ms

Turn

75ms

其他规格

Transformer Scanning

PASS/FAIL judge of all test parameters
  output from optional HANDLER interface

测试点位

20点

启动方式

自动,手动,外部

LCD显示器

320*240 LCD显示器

等效线路模式

串联,并联

偏差校正功能

Open/Short Zeroing, Load deviation

储存内存

64组

操作环境

Temperature :10?C ~ 40?C, Humidity :10% ~ 90% RH

消耗功率

140VA max.

输入电压

90Vac ~ 125Vac or 190Vac ~ 250Vac, 48Hz ~ 62Hz

重量

Approx. 9kgs

外观 (W*H*D)

360*150*420mm

界面

RS-232, Handler (option), USB (option)
