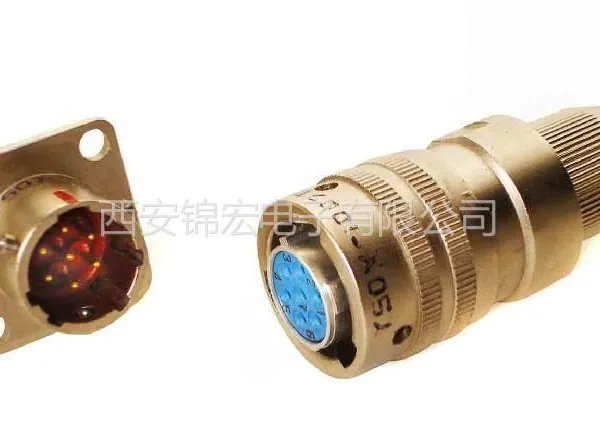

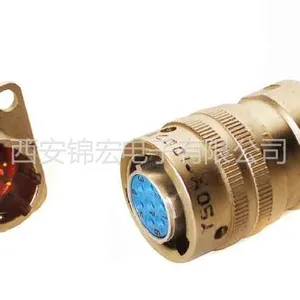

产品介绍：Y50X系列详细介绍

注意：

     亲在拍下前请先和店主沟通确认是否有现货，没有现货，货期是否能跟的上亲得使用，一般有现货，没有现货的，货期需要2周时候。亲在拍下钱请慎重。

该产品符合GJB101A-98标准，并参照MIL-C-26482标准，同一型号对应插头，插座可以互配。本产品卡口连接，具有快速连接，接触可靠，体积小，密度高，耐环境性好等优点。广泛用于航空、航天、航海、野战通讯、战车、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接。产品标记代号 1、圆形电连接器2、设计序号3、X  普通焊接式、P  焊接屏蔽胶封、M  压接胶封、H   玻璃烧接（插座）4、壳体号：08，10，12，14，16，18，20，22，245、芯 数：绝缘安装板孔位排列号6、插头插座类别号：T  插头、Z  插座7、接触件类别：J  插针、K  插孔、S   穿墙式插针孔8、插座安装方式：10  方形法兰盘、11  圆形法兰盘、14  螺帽拼紧式、10-2方形法兰座带电缆罩  插头形式：1 接地压紧式、2 夹线板式、3  简封式、4 防波抗拉式、                  5-90°弯头式、F  防水式压接式9、绝缘安装板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，其中Ⅲ不写出
产品技术特性
使用环境条件工作温度：~55℃~+125℃相对温度：温度40±2℃时达标90%~95%工作气压：101.33Kpa~1.33pa振   动：振频为10HZ~2000HZ，加速度196m/s2冲   击：加速度980.7 m/s2碰   撞：加速度392 m/s2绝缘电阻：正常大气条件下  不小于3000MΩ          高温条件下      不小于500MΩ         潮湿条件下      不小于20MΩ抗电强度:交流500V气密性:普通插座不大于6X10-2Pal/s寿   命:插拔500次执行标准: Q/321283LSB04-1999《Y50系列圆形电连接器》
主要技术特性
插针直径(mm)11.5工作电流(A)510材   料铜合金铁合金铜合金铁合金接触电阻≤5≤15≤3≤10
 特点：1、五键槽系统可防误插，***正确插合。2、采用卡钉螺旋槽，可用视觉和听觉检查插头插座是否插合到位。3、安装在插座表面的三只卡钉圆周均布滑入相应的插头连接环螺旋槽，到槽底端，卡钉的嗒声，表示插头到位，***连接器锁紧。
备注：
Y50X:表示产品设计序列号。
08    :表示壳体号。
02    :表示接触件数量即芯数
TK2  :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.
