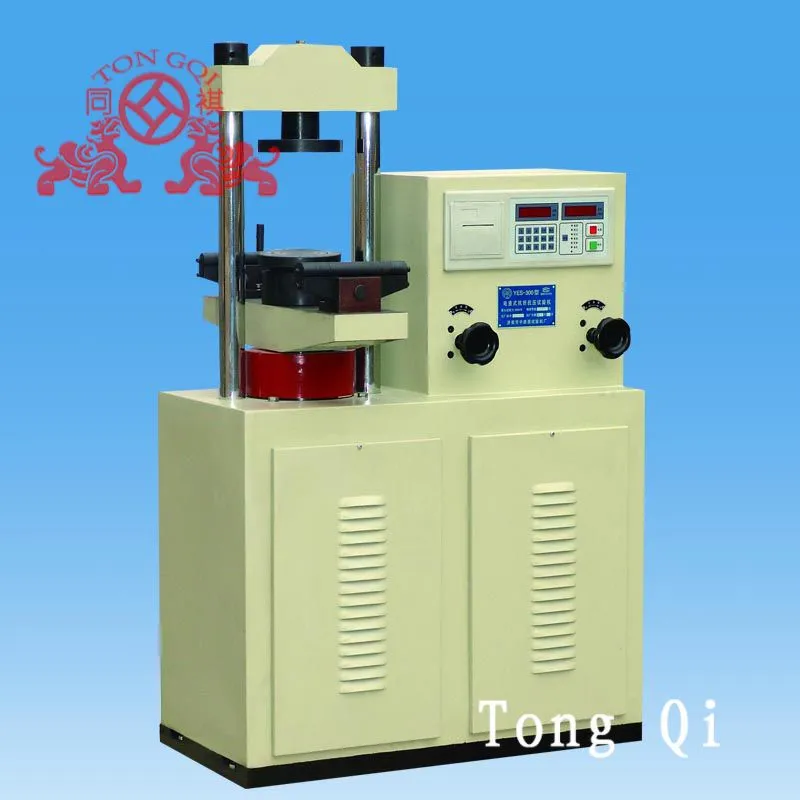

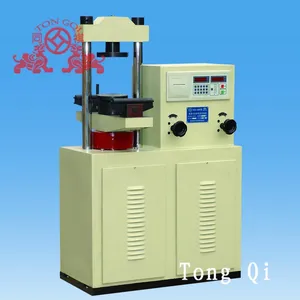

YAW-300电液式抗折抗压试验机

一、YAW-300电液式抗折抗压试验机概述

YAW-300试验机主要用于水泥、混凝土、建材产品及其他非金属材料的抗压试验。本机采用液压加荷、电子测力，具有数字显示、负荷峰值保持和自动打印等功能。YAW-300抗折抗压试验机技术***、精度高、稳定性好、结构新型，质量可靠，操作方便，是建材、建工、公路交通、大中院校等部门的必备测试器。YAW-300抗折抗压试验机符合《GB/T3722-92》、《GB2611-92》要求。 如另配上抗折的夹具后，也可作其他非金属材料的抗压、抗折强度试验。

二、YAW-300电液式抗折抗压试验机主要性能技术指标

1、试验力：300kN

2、试验力测量范围：30-300KN

3、试验力示值相对误差：≤示值的±1%

4、试验力分辨率：0.01kN

5、液压泵额定压力：25MPa

6、承压板尺寸：φ155mm

7、上下压板间间距：230mm

8、抗折辊直径：φ30mm

9、上下抗折辊间间距：65mm

10、两上抗折辊间中心距：150mm

11、两下抗折辊间中心距：450mm

12、活塞直径：φ130mm

13、活塞行程 ：80mm

14、电动机功率：750W，380AV

15、外形尺寸：850*620*1340mm

16、净重：450Kg

三、YAW-300电液式抗折抗压试验机系统配置清单

1、试验机主机：1台

2、数显控制器：1台（固定在主机）

3、液压油 ：1桶 （在主机内）

4、垫块：2块（在配件箱）

5、球座、上下压盘：1套（固定在主机）

6、抗折头  1个（在配件箱）

7、下抗折梁：1套（固定在主机）

四、YAW-300电液式抗折抗压试验机操作规程

1、接通电源

2、按试验要求放好试件，转动丝杆使上压板不接触试件为限

3、开启压力机，升起油缸后，按【清零】键清除皮重

4、打开送油阀加载，力值超过2KN后仪表开始显示力值

5、按要求的速率控制送油阀加载，直到试件破坏，打开回油阀，仪表自动记录峰值压力

6、保存到储存器，放该组试件的***块试块，按【清零】键清除上次记录，关闭回油阀打开送油阀

7、重复步骤2、3条直到试压完毕

8、试验结果自动打印出来

9、试验完毕，切断电源，清洁仪器
