dds函数信号发生器

这是一款适合于低频场合使用的低成本高性能、使用超方便的数字合成函数信号发生器，它不仅可以产生正弦波、方波、正、负锯齿波，三角波，阶梯波等标准信号，还可以产生舵机测试/控制信号以及由用户定义的任意信号。该仪器的主要特点：

    1.频率、幅度、偏移等参数均由数字直接设定，不需要左调右调，操作简便快捷。

    2.具有步进微调功能，而且步长可以任意设定，特别适合在一点附件或者在一定区间来回调节。

    3.具有扫频功能，扫频起止频率及扫频时间和快慢均可由数字设定，扫频的开始和结束可由触发信号控制，扫频输出波形即选定波形。

    4.具有触发功能，可用外加信号控制信号发生器的输出和扫频的开始结束。

    5.还能由用户自己定义需要的波形，通过PC下载后即能像标准波形一样任意调节它的频率、幅度、偏移，也能扫频输出。

    6.在舵机信号模式下，可以任意设定舵机位置，并可以在任意设定区间作来回运行。

*** 今越提供对该款产品的批量定制改制服务，具体请联系商家 ***

性能指标：

输出信号种类：正弦，方波，三角波，正、负锯齿波，正、负阶梯波，用户定义任意波形，以及舵机控制信号

频率范围：0 – 200KHz （正弦）

频率分辨率：1Hz

频率精度：0.149Hz（当 F > 40Hz 时），0.000596Hz （当 F <= 40Hz时）

周期分辨率：1ms

幅度范围：0 – 10V pp

幅度精度：0.1V

直流偏移范围：-5V – +5V

直流偏移精度：40mV

波形存储器深度：256 bytes

样点率：2.5Msps

触发输入电平：高3.5V（最小），低1.5V（）

触发时波形输出延时：小于 5微妙

同步输出：TTL电平

输出阻抗：50 ohm

电源电压：15V DC

电源电流：< 150mA （空载）

尺寸：155 X 55 X 30 mm

重量：100克（不含电源和电缆）

产品选择

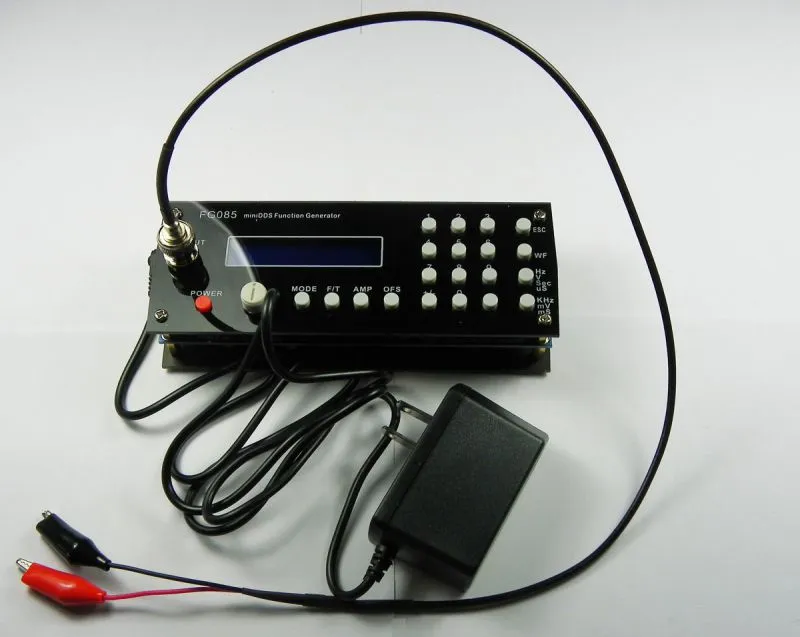

    085信号发生器有带面板和不带面板两个种类，每种都可以以成品或者diy套件形式提供，并且用户可以选择是否配电源。所有产品功能指标相同，都配备了输出电缆。

    套件版中所有贴片元件已经预先焊好，用户只要安装有脚的元件。电路板在包装前已经经过全面测试，确保所有功能是正常的，程序也已经写入芯片，今越电子***（）提供详细安装说明资料。

编号         形式    面板   电源

08501       成品     无      有

08501K     套件     无      有

08502K     套件     无      无

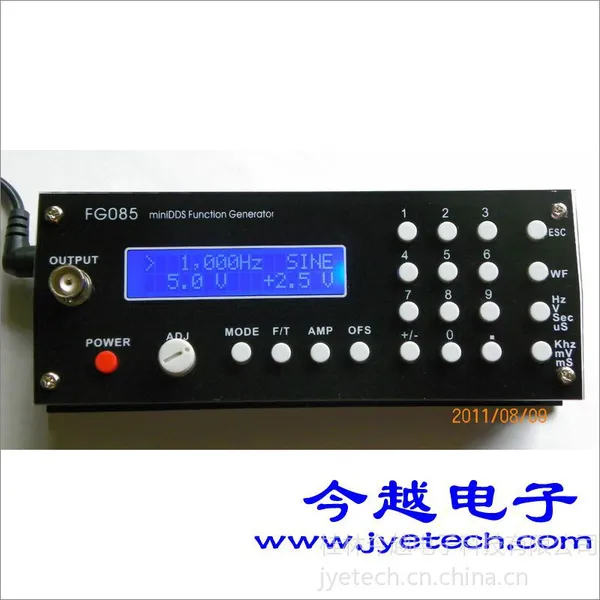

08503       成品     有      有

08503K     套件     有      有

08504K     套件     有      无

技术资料

今越电子为用户提供以下资料：

简要使用说明简要装配说明使用手册（功能说明）

使用手册（操作说明）

信号发生器程序代码（HEX文件）

电原理图

实例应用

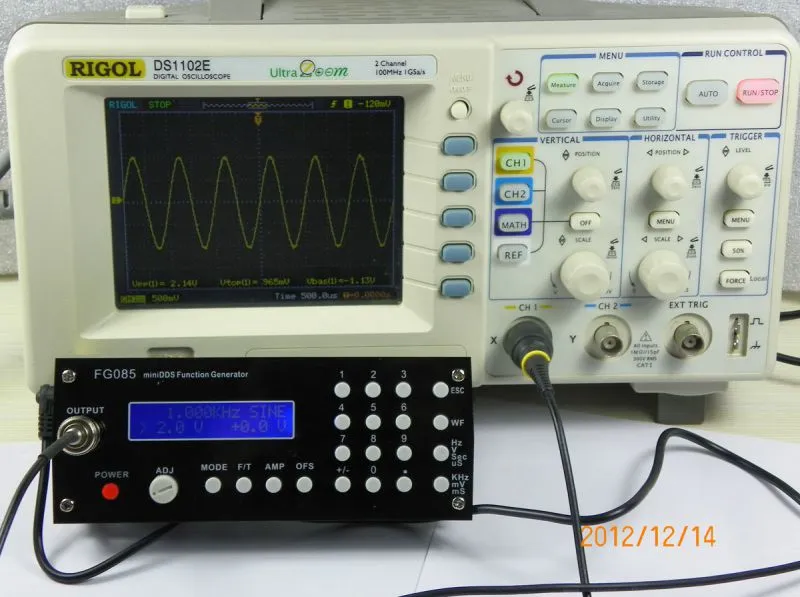

 正弦波

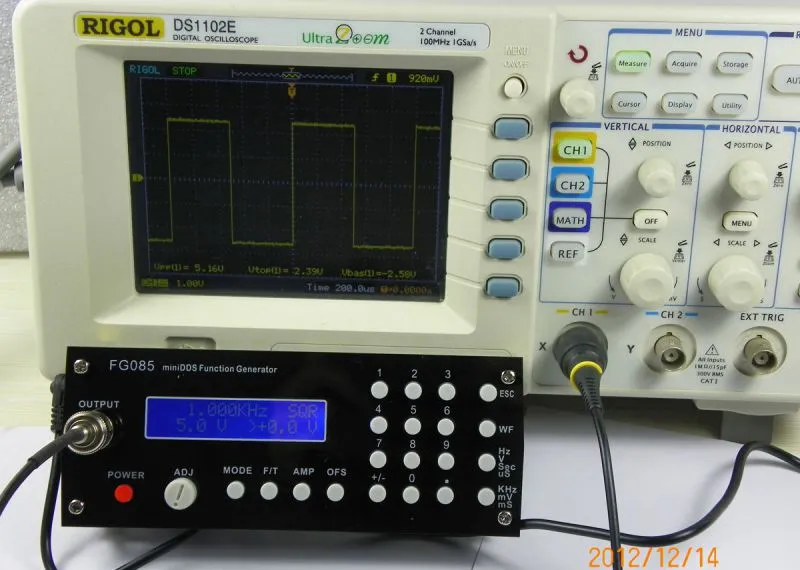

方波

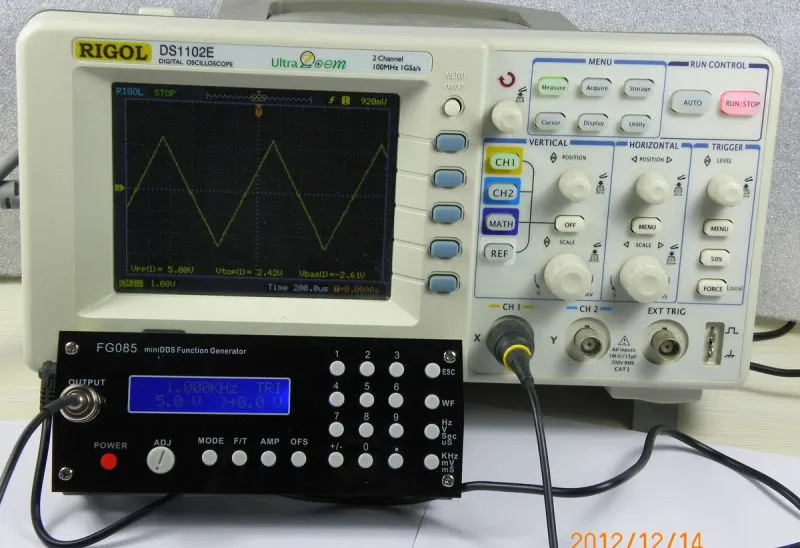

三角波

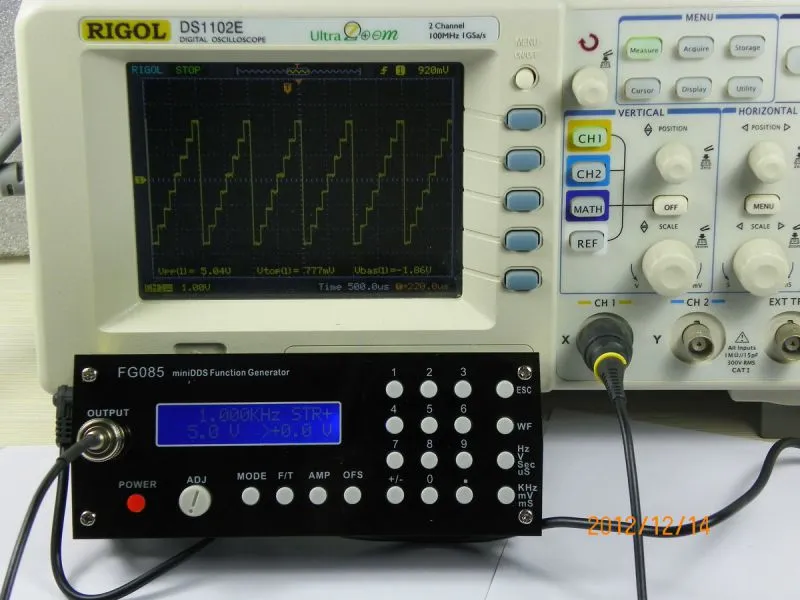

阶梯波
