TR-9200型煤气发生炉气体分析仪系统

煤气热值分析仪及煤气氧含量分析仪

系统组成：

    预处理单元:由特殊液体过滤器（洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、萘等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由***耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。

     将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。 分析控制联锁单元:由磁氧分析仪完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超***进行报警和联锁。

功能特点：

1、 预处理采样装置技术指标

   全不锈钢取样探管

   可选手动空气或蒸汽吹扫阀门

   手动维护控制阀门，方便取样管道清洗

   取样气体温度≤800℃

   气体粉尘浓度<100g/m3

   低温环境下长距离采样管到，采用气体采样管路伴热技术，防止水分、焦油冷凝而堵塞管路

2、分析单元技术指标

   测量组分： CO/CO2/CH4/CnHm/H2/O2

   测量方法： CO/CO2/CH4/CnHm ---NDIR红外传感器技术、H2---TCD热导检测、O2---长寿命电化学气体传感器技术

   测量量程 CO：0~75%

           CO2：0~25%

           CH4：0~40%

            H2：0~75%

          CnHm：0-10%

            O2：0-5%

   测量精度： CO/CO2/CH4/CnHm：≤1%FS

              H2/O2：≤2%FS

   响应时间： ≤10秒（NDIR）

   自动校准： 本仪器内置自动调零装置，可实现无标气自动校准

   供电电源： 220V±44V 交流 50Hz±1Hz

   输出信号： 标准RS-232、DC 4~20mA电流输出

   仪器重量： 约12kg

   工作温度： 0～50℃

   相对湿度： 5~85%

   大气压力： 85~105 KPa

3、分析机柜及控制系统技术指标

   机柜：采用标准19英寸机柜，高度1.8m

   材质：采用2mm钢板静电喷涂

   控制系统：采用西门子PLC，自动控制采样系统运行

   水洗：两级水洗装置除尘、除焦

   气泵：采用德国进口气泵，保障系统微正压条件下气体取样正常运行，并确保系统的响应时间

   除尘：经过水洗以后的气体经过多级精密过滤再到气体分析仪，确保分析仪的稳定运行

   除水：采用进口半导体制冷片的高效制冷器，快速冷却分析样气，并采用电磁阀方式自动排水

4、结构及特点

     该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。

   4.1取样系统

     完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管道长度不大于25m。

    4.2预处理系统

     由西安聚能仪器***型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、***耐腐抽气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，其过滤精度可达0.11-1,。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。

    4.3分析控制联锁系统

     TR-9200型分析系统采用西安聚能仪器有限公司JNYQ-O-11型氧分析仪，完成样气氧含量的在线连续分析，连续输出4～20mA.DC信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2：含量浓度超***进行报警和联锁。

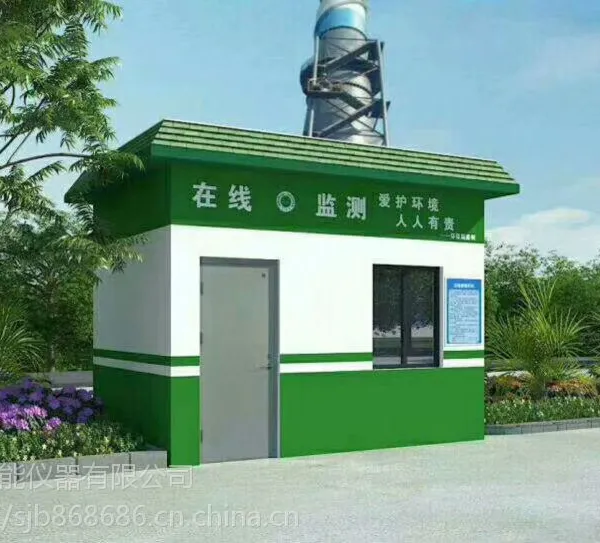

5、煤气发生炉气体分析仪系统图片展示
