一 概述

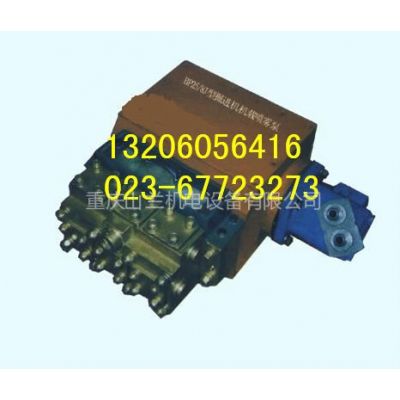

BP25/8J型掘进机机载喷雾泵是专为掘进机机载喷雾设计，主要适用于S100～200系列掘进机、ELMB75系列掘进机、EBZ系列掘进机和EBJ系列等掘进机。（本说明书适用于液压驱动方式）
BP25/8J型掘进机机载喷雾泵采用成套供货方式，主要由机载喷雾泵(以下简称高压泵)、管路过滤器、负压除尘器、高压喷雾器等组成

二 主要特点

① 高压泵用油马达作动力，利用掘进机行走液压系统的高压油直接驱动；
② ***的自润滑工作方式（即利用液压驱动马达泄油回路的泄漏油对其进行润滑，马达的泄漏油对高压泵体传动系统润滑后，仍通过泄油管路流回液压系统油箱）确保在使用过程中无须向高压泵体传动系统添加润滑油;
③ 高压泵采用正压供水，无须中转水箱，可直接安装在掘进机机身上的合理位置处，高压泵供水来自掘进机冷却出水或静压水；
④ 喷雾系统完整的配套性可***在使用过程中基本上无须进行控制和维护；
⑤ 喷雾系统所配备的进水过滤器能确保对喷雾水的过滤，防止杂质进入高压泵及喷雾系统。
B  P 25 / 8 J
                   掘进机用
                      压力MPa
                      平均流量 L/min
                      喷洒
                      泵
三、技术特征
BP25/8J型掘进机机载喷雾泵：
输出压力： （5～8）    MPa
输出流量： （ 0～50）  L/min
工作油压：  ≤7        MPa
外型尺寸：550×500×315 mm
主机质量：     180   Kg
管路过滤器:
    过滤能力：       80  L/min
过滤精度：       0.1   mm
工作水压：       ≤ 3   MPa。
    负压除尘装置：
汽雾流有效射程： ≥3 m
处理含尘风量：   30-50   m3/min
