产品描述

实现常用电源（N）与备用电源（R）之间的自动切换（也可设置为手动切换），因一路电源出现断电或异常（欠压、过压、失压）而进行电源之间的自动转换，以***供电的连续性、可靠性和安全性。电流容量分别为63、100、225、400、630A，电动操作机构为电机（单相交流）用电机的正、反转来驱动分、合闸进行电源转换。

认证证书

CCC认证证书

标准

IEC 60947-6-1 GB/T 14048.11

产品特点

由开关本体和控制器两大部分组成,采用两台三级或四级塑壳断路器及内部附件作为主开关；

控制器是以MSP430微处理器为核心，具有低功耗，工作稳定可靠等特点；两者间用两根长度为1.6m带有插头的产品专用电缆相连。

CDQ3双电源自动转换开关拥用三种操作方式：
（1）控制器的自动分合闸；
（2）由控制器操作的手动分合闸；
（3）脱离控制器的手工分合闸。
（注：一体式产品的控制器是直接安装在开关本体的底板上。）

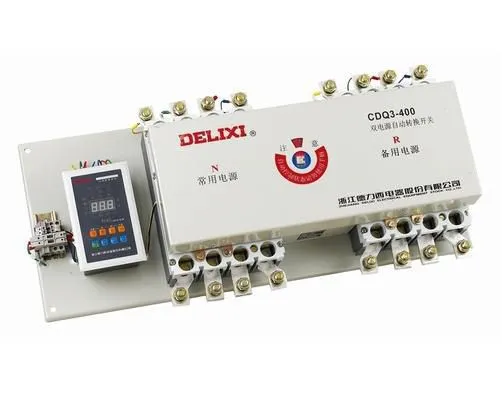

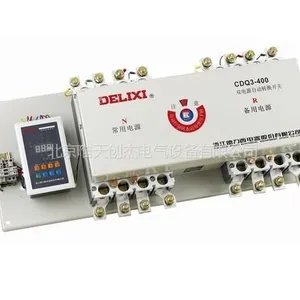

双电源自动转换开关

 CDQ3-63 CDQ3-100 CDQ3-225   CDQ3-400   CDQ3-630

额定电流(In)

10～63A   10～100A 100～225A 225～400A   400～630A

极数

三极、四极

短路分断能力

L^*、M

额定短路接通能力

17KA

30KA

30KA

额定短路分断能力

10KA

15KA

15KA

产品操作循环次数 通电流

5000次

3000次

2500次

             不通电流

1000次

1000次

 500次

额定绝缘电压(Ui)

690V

额定工作电压(Ue)

380V(400V)

防护等级

开关本体：IP20、控制器：IP30

注：L*表示只有CDQ3-63、CDQ3-100、CDQ3-225三极有L分断能力
