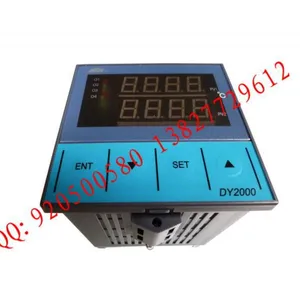

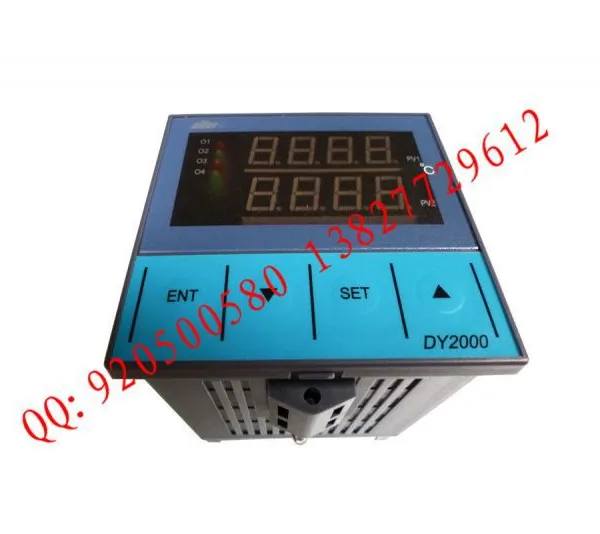

DY2000单电量显示仪表

一、主要特点

1.采用内置ΔΣ模数转换器的专用电量计量芯片，测量更加专业、可靠；可以
测量小量程（如毫安级、伏***）交流信号及非正弦波电流信号的有效均方值。

2.电压、电流输入采用互感器隔离，实现仪表保护，提高抗冲击、抗干扰能力。

3.参数设置数字化，具有直观准确的特点。

4.变送量程独立于显示量程可单独设置。

5.具有多种变送输出范围：0～10mA、4～20mA、0～5V和1～5V，由用户选择。

6.可内置MODBUS通信，实现远程监控和远程参数设置。

二、DY2000单电量显示仪表系列型谱

说明：

DY 大延牌智能型仪表

2 SMT+开关电源（AC：85V～265V  50/60Hz）

1 宽×高×深：（160×80×115）mm

2 （80×160×115）mm

6 （96×48×112）mm

8 （48×96×112）mm

9 （96×96×112）mm

ZE 单屏单电量

DE 双屏单电量


0 无输出

1 报警（O2）+报警（O3）

2 上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4）

3 报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

4 报警（O2）+报警（O3）+（1～5）V变送输出（O4）

5 通讯（O1）+报警（O2）+报警（O3）

6 通讯（O1）+报警（O2）+报警（O3）+下限报警（O4）

7 通讯（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

8 通讯（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4）

9 用户特殊要求的输出      *

 0 电流表
 1 电压表
 2 功率表
 3 功率因数表
 9 用户特殊要求的输入

   缺省为220VAC供电

 D 24VDC供电

   缺省为不带串行通讯接口
 2 RS232串行通讯接口
 4 RS485串行通讯接口（带隔离）
 M Modbus协议

 * 限制：对于单屏表形，最多允许通讯1个，变送1个，报警1个，总和不超过4个；
 对于双屏表形，允许通讯1个，变送2个，报警4个，总和不超过4个；变送量

程也可为0-5V和0-10mA。

注：信号输入为电流时，继电器输出为O1、O2；信号输入为电压时，继电器输

出为O1、O3 (96×48×112)mm (48×96×112)mm
