设备概述
SW系列加药系统是我公司专为电镀行业研究开发的一种
全自动的电镀助剂投加装置，其改进了传统的人工投加方式，使
电镀助剂的投加变得更***也更具效率。
该系统主要由电控部分、执行部分及辅助三部分组成，采用开环
控制系统，设备运行过程中无需专人值守，同时我们可以嵌入其
他自动化组成，让远程控制的无人车间成为可能。
设备组成
标准的SW系列为一表两泵式，具体设备包含：
电控箱一只，安培小时计一台，计量泵两台，助剂桶两只辅助配件若干。
我们可根据助剂投加量及种类免费为客户设计符合现场工艺的方案
如两表四泵式、多表多泵式等。
设备原理
通过安时计采集电镀过程耗电量的累计值，当此值达
到客户预先设定值时，由安时计指令计量泵工作，助
剂投加开始，同时计时器开始计时；当计时器完成计
时，计量泵停止工作，助剂投加结束。
助剂投加开始时，安时计自动清零，同时开始下一次
累计，循环以上过程。

2、系统组成：
①计量泵
阿尔道斯电磁式计量泵，中国/德国合资；
流量范围：20～800毫升/分钟；
压力范围：0.2～0.7 Mpa（2～7bar）；
泵头材质：PP、PVC、PTFE、SS316四种可选；
调节方式：接收继电器信号，自动控制加药；
电源：220VAC

② 安培小时计/安分计
标称输入： DC 75mV（标准分流器信号输入）
允许过量程：瞬时：2倍/2秒; 持续：1. 2倍
显示范围：0.00As ～99999As； 0.00Am ～99999Am；.00Ah ～99999Ah，超出计量范围自动清零
精度： 0.5 ％
报警类型与继电器输出：上、下限报警输出，继电器分断容量：5A/250V

③药液箱/罐
材质：PE、PVC
容积：50～300L

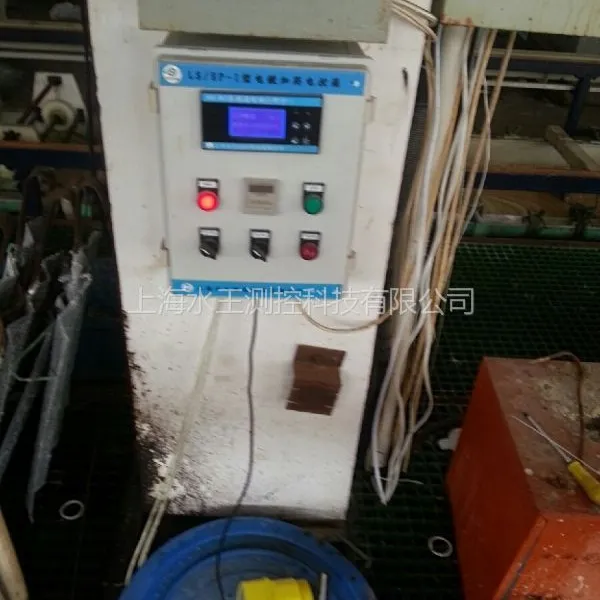

④电控箱/柜
电源：三相五线(或三相四线)380VAC±10% /50Hz
控制计量泵起停，仪表报警，搅拌机起停，液位报警，阀门开闭等功能，具体由现场工艺要求订制
