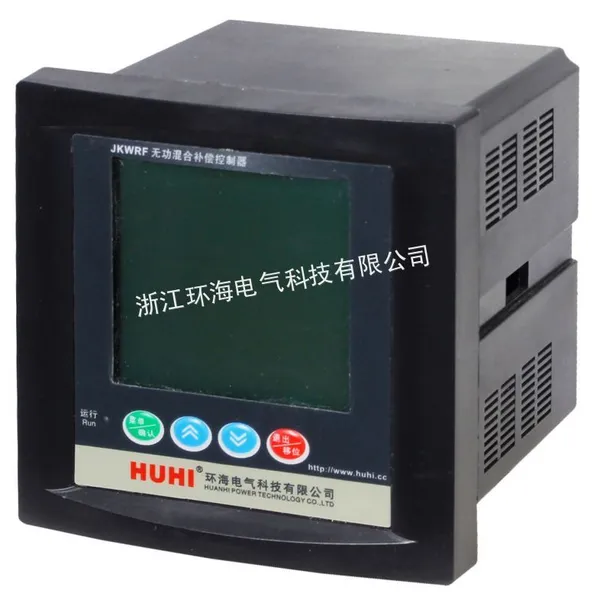

供应GGJ电容柜专业-无功补偿控制器 液晶无功补偿控制器 带485通讯无功补偿控制器
适用范围 无功混合补偿控制器由公司研制开发的***高品质的无功功率补偿控制器,在JKWR型的基础上进一步研发的,具有取样三相电流及电压,能实现分相补偿功能及智能电力仪表于一体的***综合类产品,该产品由PIC微电脑为核心,其功能强大抗干扰能力强、运算速度快,产品采用贴片工艺和多项***技术制造,产品质量非常可靠,其通过与并联电容器装置配套,控制补偿电容器自动投切,以提高功率因数,提高电力变压器的利用效率,降低线损,改善电压质量;实时监测电网的三相电流、电压、功率因素、谐波等运行数据,并能分别显示其瞬时值。 该产品一次性通过电力工业部无功补偿成套装置质量测试中心型式试验,主要性能达到了国内进水平,完全符合DL/T597-1996行业标准,已通过***:2000质量体系认证。
型号命名
产品主要功能及技术特点 本产品主要用于公用配电变压器、专用配电变压器及配电柜的综合数据口,并在有谐波的场合下能正确显示电网功率因数,它有如下的功能和技术特点: 1、控制物理量为无功功率,实现电网缺多少无功,即控制电容器补多少无功; 2、具有三相共补、三相分补、混合补偿等补偿方式。 3、具谐波监测和超值保护功能; 4、***保护措施:设置“过压”、“欠压”、“缺相”、“谐波”等多重保护。严格防止线路在电压过高、电压过低、缺相、谐波超***投入,实现快速切出保护补偿电容器; 5、***延时及防止投切振荡闭锁; 6、具有自动运行与手动运行两种工作方式; 7、控制参数全数字可调的友好人机界面; 8、***的数据监测;系统将采用真有效值进行数据采样,电流电压的测量准确度达0.5级,有功无功功率等达1.0级,并能***循环显示电网的电压、电流、功率因素等电网数据瞬时值,能代替指针式仪表; 9、投切方式采用自动循环投切和优化投切相结合; 10、通讯采用串行通讯口为RS-485,波特率为4800/9600可编程设置。通讯协议采用MODBUS协议
主要技术参数
测量精度 | 电压 | 0.5级 | 电流 | 0.5级 | 功率 | 1.0级 | 功率因数 | 1.0级 | 时间误差 | ≤1秒/天 | 谐波误差 | ≤±5% | 数据采样测量值 | 真有效值 | 功耗 | ≤10VA | 输入电流 | 模拟量5A | 控制方式和控制物理量 | 手动/自动,投切物理量为无功功率 | 输出回路 | 12路/16路 | 输出触点容量 | AC220V,7A | 补偿方式 | 三相共补/分补/混合补偿 | 投切方式 | 自动循环投切、优化投切 | 谐波 | 具谐波监测和保护功能 | 数据通讯接口 | RS485通讯,采用MODBUS通讯协议 |
外形及安装尺寸 防护等级:外壳IP40 显示:液晶显示 外形尺寸:122mm×122mm 开孔尺寸:113mm×113mm 安装方式:嵌入式安装倒齿附件固定 接线方式:接线端子螺丝固定

订货须知 订货时请确认以下内容: 1、产品的型号、名称、数量; 2、输出控制组数有12/16组; 3、外壳颜色:有黑色与月牙色;
注意:控制器件类型:控制接触器开关(控制电压为AC220V)。控制复合开关(控制电压为DC9V)。
|
|
