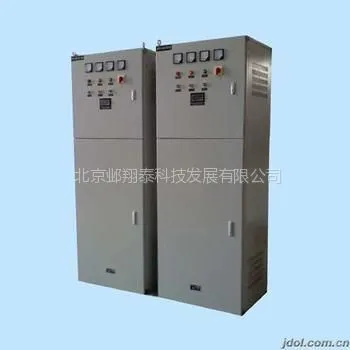

FEPS-PWS 系列 (三相、照明/动力) 消防应急电源 适用于建筑物多种灯具的消防应急照明，包括卤素灯、钠灯。同时还可用于建筑物中消防水泵、电梯、风机等各种动力负荷。 产品概述 PWS系列三相EPS是与德国专家技术合作，采用国际***厂家生产的整体式模块化逆变器，应用的lGBT逆变技术，采取CPU控制、数字化电路、高集成度电子元件，研制出的高科技环保型***产品。该系列EPS为一级负荷和特别重要负荷用电设备及消防设施、消防应急照明等提供***或第三电源。 ● 产品用途：为消防设施或一级负荷特别重要负荷或消防应急照明负荷或其它负荷等各种380V/220V用电电器在与设备 提供应急供电。 ● 安装形式：落地式 (标准配电柜) ● 备用时间：90分钟，国标型 (可按设计要求配置备用时间，如：30、60、90、120分钟等) ● 适用负载：各种380V、220V交流用电电器和设备。 ● 规格范围：2.2KW～200KW 具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、 180、200KW等。 示例：1.PWS-22KW，三相应急电源，输出正弦波，额定容量22KW。 注： 1. PWS系列适用于三相、单相或混合型用电设备，如：电梯、水泵、风机、照明、证券大屏幕、空调、办公设备、金融机具等。 2.自动互投装置为选用件。 3.当PWS系列EPS需要消防联动、远程监控、多回路输出时，应在订货时说明。 产品特点 1、采用IGBT逆变模块和高可靠性的集成电路； 2、脉宽调PWM技术，“四合一”设计，结构简化，能向任何感性或容性的负截供电； 3、可消防联动，可实现远程或楼宇智能监控，消防中心控制； 4、主要部件或元器件均采用高可靠性的***品牌；导线和器件具有阻燃或不燃特性。 PW S - □-KVA 输出额定容量，单位 (千瓦) (三相) 消防应急电源 公司代号 FEPS-PWS 系列(三相、照明/动力)消防应急电源 产品技术参数 型号 PWS-2.2~200KW 输 入 电压 380±20% 相数 三相四线+PE 频率 50Hz±5% 输 出 容量 2.2KW-800KW 电压 380V AC 三相四线+PE 电压稳定率 ±5%(应急供电) 波形 正弦波失真度≤3% 频率 50Hz±5% 过载能力 120%正常运行(30≥S) 转换时间 ≤0.125秒(特殊需求可零切换) 电池 免维护密封电池 备用时间 标准型为90分钟(可按设计要求配置备用时间) 保护 短路保护，过流保护，缺相可运行 显示 LCD 效率 应急供电时：***；电网供电时：趋近于*** 运行环境 温度：-24℃~40℃相对湿度：0~90%，海拔高度：2000米以下 适应负载 本电源特别适用电感性和电感电容性混合负载 嗓音 电网有电时，静置无嗓音；无市电时，小55dB；PWS-75KW以上，小于65dB 开门方式和进线方式 前门双开，后门双开，底部进出线。(标准型) 注： 1.输出回路可按设计要求做在机柜中； 2.具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180KW等。 3.产品在更新时，以上数据如有所变动，请以本公司提供的数据为准。   FEPS-PWS 系列(三相、照明/动力)消防应急电源 产品优点 1、静态、无噪音、无排烟、***、无火灾隐患； 2、自动切换，可实现无人值守； 3、节能，非应急供电时，基本不耗电； 4、性能稳定，***，使用寿命长； 5、与发电机组相比综合造价低，性能价格比好。 产品结构说明及外型尺寸图 规格型号 应急时间(min) 输出功率(KW) 产品尺寸(mm)宽×深×高 重量(约)kg PWS-2.2KW 90 2.2 700×500×1500 180 PWS-3.7KW 90 3.7 700×500×1500 360 PWS-5.5KW 90 5.5 700×500×1500 720 PWS-7.5KW 90 7.5 800×600×2000 860 PWS-11KW 90 11 800×600×2000 1030 PWS-15KW 90 15 800×600×2000 1350 PWS-18.5KW 90 18.5 800×600×2000 1380 PWS-22KW 90 22 800×600×2000 1860 PWS-30KW 90 30 800×600×2000 1900 PWS-37KW 90 37 800×600×2000 3620 PWS-45KW 90 45 800×600×2000 3570 PWS-55KW 90 55 800×600×2000 3630 PWS-75KW 90 75 800×600×2000 5340 PWS-90KW 90 90 800×600×2000 7220 PWS-110KW 90 110 800×600×2000 7320 PWS-130KW 90 130 800×800×2000 9100 PWS-160KW 90 160 800×600×2000 10780 PWS-180KW 90 180 800×800×2000 12380 PWS-200KW 90 200 800×800×2000 12410   FEPS-PWS 系列(三相、照明/动力)消防应急电源   1.PWS系列 (三相、照明/动力) 消防应急电源 (落地式) 2.2KW~5.5KW 2.PWS系列 (三相、照明/动力) 消防应急电源 (落地式) 7.5KW~200KW   FEPS-PWS 系列(三相、照明/动力)消防应急电源   PWS系列三相EPS产品工作原理示意图 PWS系列三相EPS产品接线图 1.单电源原理图 说明：Km1、Km2为电气机械互锁，在EPS内。 3.双电源原理图 (1) 说明： 1.Km1、Km2、Km3为机械电气互锁，在EPS内； 2.充电器可接在备用或常用电上； 3.无常用电时，备用电若投人大干0.1秒，EPS先投入，备用电来后再退出。 1.与多台卷帘门相连接线图 说明： a) 高层建筑中卷帘门不是同时启动，EPS的容量应不小于同时启动的卷帘门电机容量总和的5倍。 b) 由于卷帘门的动作用电量很少，所以若仅带卷帘门时，其电池配置可相应减少，一般可选EPS容量的20分钟备用时间。 c) 本EPS只是在电路中做为一路电源，在无市电时提供应急输出。   2.做***路电源双回路原理图 说明： 1.此种情况EPS的逆变器在关机状态，在无市 电时 立即开机逆变输出。 2.互投装置在EPS之外 4.双电源原理图 说明： 1.EPS相当于第三电源； 2 .KM1、KM2为机械电气互锁，在EPSI勾无常用电时，备用电若投人大于0.1秒，EPS先投入，备用电来后再退出。   FEPS-PWS 系列(三相、照明/动力)消防应急电源
