GN38-12(D)/630A
GN38-12(D)/1250A
GN38-12型高压隔离开关适用于三相交流50Hz，额定电压12KV的户外高压设备装置。
一、概述GN38-12型隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备在有电压无负载的情况下接通，切断的转换线路之用。
二、使用环境条件海拔1000～3000m；周围空气湿度：上限+40°C，下限-30°C；周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；地震烈度不超过8度；没有火灾、爆炸危险、化学腐蚀性和剧烈振动的场所

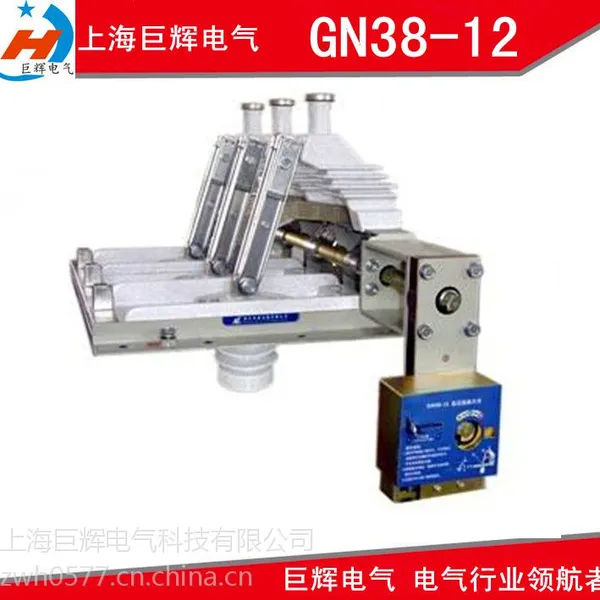

GN38高压隔离开关结构及性能
GN38上隔离开关
★结构特点
1.采用母线穿墙式整块绝缘底板，使得开关柜，母线室与断路器室，完全隔离开
2.配有异轴手动一体化操作机构，既***隔离开关机械性能，也降低了操作高度方便操作
3.单断点三工位结构，***开关动作可靠性
  配有完善机械联锁装置
“同轴”是指传动主轴和操作机构轴是同一根轴
“异轴”是指传动主轴与操作机构轴是二根轴，中间用连杆或齿轮传动
“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。

概述

GNF38-12KV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和***机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜选配开关。

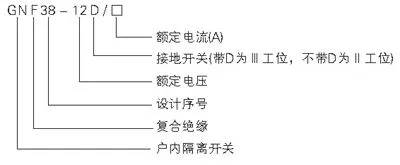

型号及其含义

符合标准

GB1985-1989《交流高压隔离开关和接地开关》 IEC129-84《交流隔离开关和接地开关》

使用环境条件

a.周围空气温度：上限+40℃ 下限-25℃ b.海拔高度2000m以下 c.相对湿度：日平均值不大于95%，月平均值不大于90% d.周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染 e.无经常性的剧烈震动

外形及安装尺寸
