自粘抗裂贴文字介绍



自粘抗裂贴是由沥青基的高分子聚合物、高强抗拉胎基、耐高温并于沥青相容的抗拉织物复合而成，该产品具有自粘性，施工方便，直接粘贴裂缝处。这种结构是将现在公路上防止裂缝几种措施的有机综合应用，是目前公路上抗裂防水的升级产品。
 1．隔离作用。铺放抗裂贴，将开裂的层面与沥青面层隔离，避免了开裂层面与沥青面层的直接接触，基层裂缝拉应力不能直接传递到沥青混凝土面层上, 虽减小了层与面层间的结合力, 但高聚物将抗裂贴与间层和新铺面层粘连成一整体, 共同承受车辆荷载的作用, 足以防止界面上下层的相对位移而保持连续。

2．加筋作用。自粘抗裂贴具有一定的强度，可承受一定的裂缝拉应力，当裂缝拉应力增大并大于抗裂贴的抗拉强度时，抗裂贴开始变形，此时面层才开始承受抗裂贴传递上来的拉应力。抗裂贴层面将承受裂缝的全部拉应力，显然抗裂贴起到加筋的作用，在此意义上说，它提高了路面结构层的抗拉强度。

3．消能缓冲作用。自粘抗裂贴是具有一定延伸性的材料，高聚物有较好的低温柔韧性，铺设在沥青路面层间，相当于设置了一弹性层，基层裂缝拉应力通过抗裂贴高聚物扩展到更宽范围，从而缓解裂缝处应力强度，有弹性的层间能起到吸收部分拉伸能量的作用。

4．隔水防渗作用。自粘抗裂贴的高聚物能形成一完整的隔水防渗层，可隔断路面水向路基渗透，从而保护基层的强度，使基层材料性质不至于进一步恶化。

综上可知，抗裂贴用于沥青路面层间可有效抑制裂缝向上传递，在实际工程中发挥抗裂贴的抗裂作用及吸能作用。

自粘抗裂贴使用技术指南

一、宽度选择

24cm，32cm，48cm，96cm

二、粘附自粘抗裂贴的表面处理

1．必须将粘附表面清除灰尘和水等杂物，保持路面干燥清洁。

2．宽度在5—19mm之间的裂（接）缝，必须将其清理干净，并用密封胶填充。

3．宽度在19—50mm之间的裂（接）缝及下陷区域，必须将其清理干净，用胶砂、密封胶或热沥青混合料充填并压实至现有高度。

4．宽度超过50mm的裂缝或坑槽，必须先将其清理干净，然后用胶砂或热沥青混合料填充并压实至现有高度。

5．对于高度不同的裂（接）缝及下陷的区域，必须进行找平处理。

6．对于桥面、路面的突起、铁钉等凸起物，必须进行清理或找平处理至平整。

三、使用自粘抗裂贴的环境状况

1．应在表层温度等于或大于18℃的条件下使用，其自粘效果。

2．如表层温度低于10℃，建议使用温火烤抗裂贴的胶面，注意不得过烤，胶面熔化即可。或者使用常规的乳化类粘层油，用量在0.5—1.0kg/平方。

四、抗裂贴的铺设

1．在铺设前不得将隔离膜（纸）揭开。

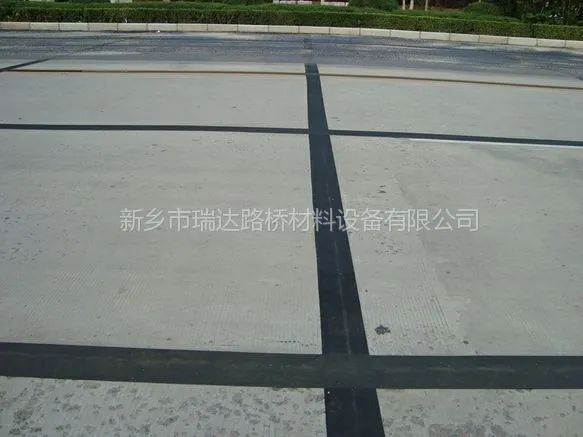

2．在铺设抗裂贴时应将成卷材料拉紧，铺设后的抗裂贴应平整、不起皱、不翘边。

3．在铺设过程中若出现重叠时，重叠长度为50—125mm。不能超过两层以上的重叠。

4．建议在铺设抗裂贴后用胶轮滚筒进行滚压至少一遍。

5．铺设完成后，车辆即可通行。但是，与上面层铺设的间隔时间不应超过24小时。

五、热沥青混合料的罩面

1．自粘抗裂贴被正确铺设后，应紧密结合上面层的施工，避免受潮和雨淋。

2．铺设抗裂贴后，可以按热沥青混合料的施工规范，撒布乳化沥青等粘层油，为防止车辆或摊铺机粘结抗裂贴，可在抗裂贴上撒些细粒碎石或混合料等。

3．在自粘抗裂贴上铺设热沥青混合料的厚度应大于40mm。

4．在压实过程中，应将压路机调整到***振幅和频率的位置，如果压路机振幅过大，可能会在自粘抗裂贴的位置出现少量剥落。


                电话：13462316277     QQ：1468485148
