WIKA DG-10-E 工业用数字压力表

泵及压缩机用 精度0.5级 600bar

Digital pressure gauge for industrial applications
Model DG-10

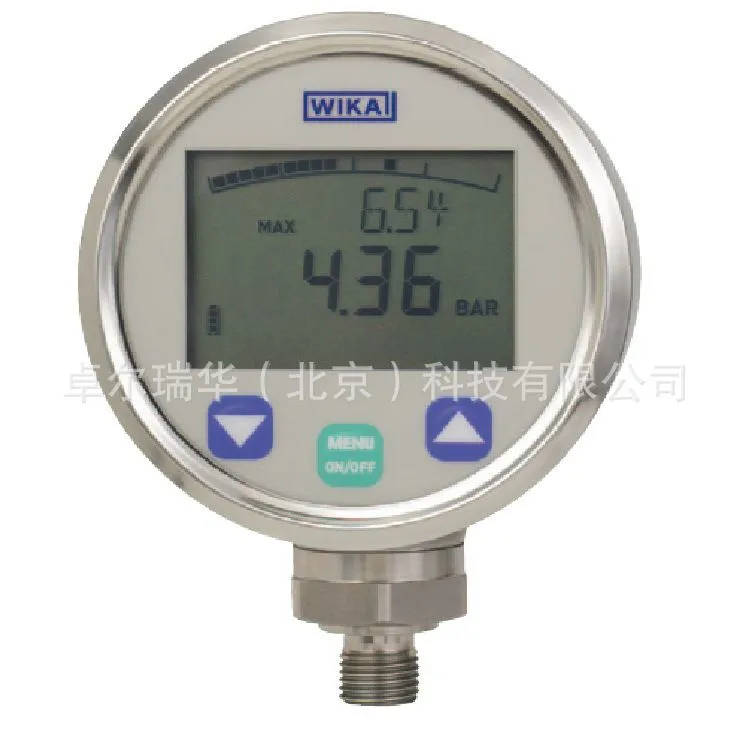

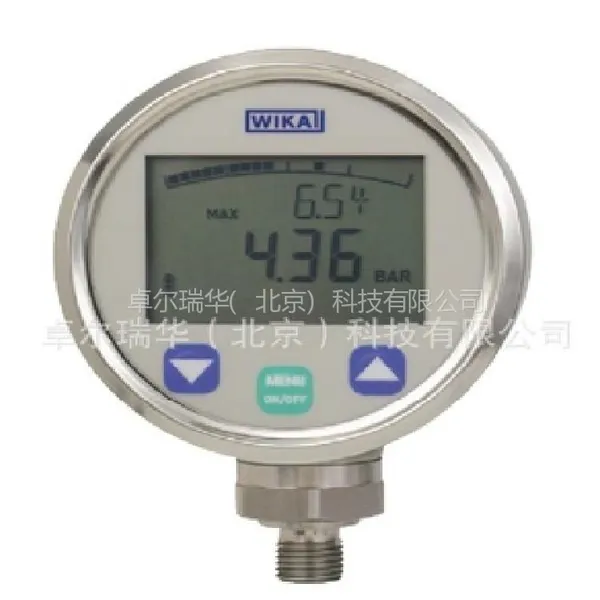

Digital pressure gauge model DG-10-E

   Applications
     Machine building
     Hydraulics and pneumatics
     Pumps and compressors
     Service tasks

   Description

   Proven sensor technology
    For decades, sensors manufactured by WIKA have guaranteed high accuracy, long-term stability and repeatability in industrial pressure measurement. Depending on the measuring range, the most appropriate sensor technology is used (metal thin-film or ceramic).

   Measuring ranges



    Software functions

   Reference conditions

   Temperature
    0 ... 60 °C

   Atmospheric pressure
    860 ... 1,060 mbar

    Humidity
    < 90 % rel., non-condensing

   Nominal position
    Calibrated in vertical mounting position with process
    connection facing downwards.

   Power supply
    2 x 1.5 V AA cell

   Accuracy

   Accuracy at reference conditions
    ≤ ±0.5 % of span ± 1 digit

    Including non-linearity, hysteresis, zero offset and end value
    deviation (corresponds to measured error per IEC 61298-2).

   Zero error for the zero signal
    ≤ 0.1 % of span (power-up reset)

   Adjustability of zero point
    ≤ 20 % of span (via tare function with model DG-10-E)

   Temperature error at 0 ... 60 °C
     Mean temperature coefficient of zero point
        ≤ 0.15 % of span/10 K
     Mean temperature coefficient of span
        ≤ 0.15 % of span/10 K

   Long-term stability
    ≤ 0.2 % of span/year

    Operating conditions

   Ingress protection
    IP 65 per IEC 60529

   Temperatures
     Medium:
       - Measuring range < 100 bar: -30 ... +85 °C
       - Measuring range ≥ 100 bar: -30 ... +100 °C
     Ambient: -10 ... +60 °C
     Storage: -20 ... +70 °C

   Process connections

   Standard       Thread size
    DIN 3852-E          G ? A
    EN 837              G ? B
                        G ? B
    ANSI/ASME B1.20.1   ? NPT
                        ? NPT

   Sealings
    Process connections to the DIN 3852-E standard are delivered with NBR sealings as standard.

    Materials

    Wetted parts
     Process connection:         Stainless steel 1.4571
     Sealing material:           See "Process connections"
     Sensor element ≤ 50 bar:   Ceramic Al2O3 96%
                                 NBR (option: EPDM)
     Sensor element > 100 bar:   XM-13 (stainless steel 1.4534)

   Non-wetted parts
     Case:                       Stainless steel 1.4301
     Front foil and membrane:    Polyester

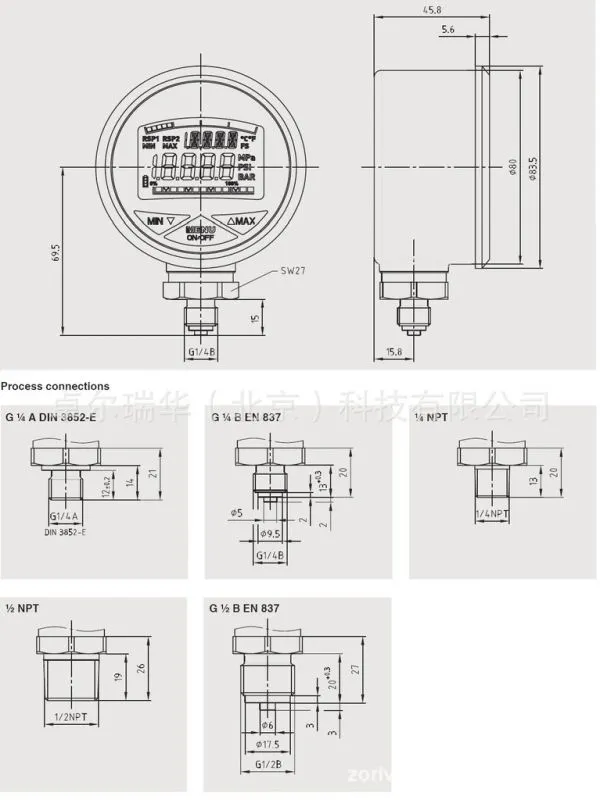

   Dimensions in mm
    Digital pressure gauge

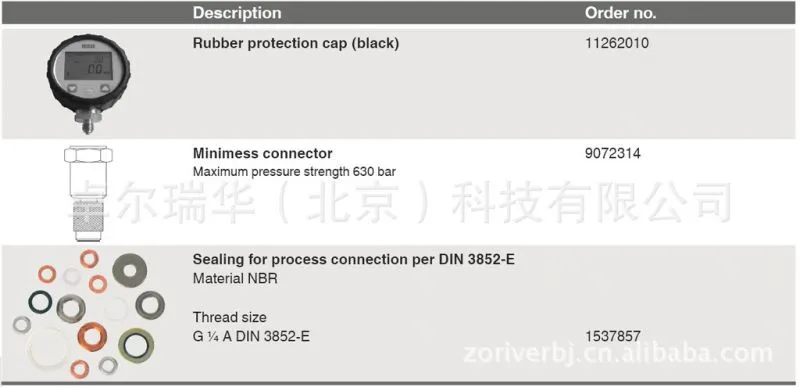

    Accessories



   Ordering information
    Model / Measuring range / Process connection
