供应长春干式变压器浇注料，耐高压高导热环氧树脂浇注料。

一、特性及应用领域 ：

本产品具有高绝缘、高导热、强韧性、渗透好的特点，因此适用于干式变压器、干式互感器等大型浇注的产品，以***满足客户产品的不开裂、耐击穿、低局放（5PC以下）的要求。

二、工艺说明：

1、备料

将树脂A组分与固化剂B组分放入80℃的烘箱中，进行预热，时间＜5小时，以能热透为标准。

为使达到电性能和机械性能，要求无气泡浇注。基于这一原因，建议将树脂和固化剂放入浇注罐，在65℃搅拌状态下混合，进行真空处理150-200帕。脱气是否充分以材料表面无气泡升起为准，大约需要40-60分钟。

为防止沉淀，不间断的缓慢搅拌是必须的。

三、浇注工艺

    浇注罐的温度建议为75－80℃。

将经过预处理的浇注料在真空条件下注入预热到90-100℃的模具中。为避免因组分的蒸汽压而产生的气泡，浇注时浇注罐的真空压力建议设定为150-200帕。

四、固化工艺

   推荐：85℃×5小时+120℃×3小时

注意：固化8小时完成后，降温至90℃（冬天）、100℃（夏天）进行拆模。该固化工艺为利鼎推荐固化工艺，具体到各厂家，因浇注设备、操作工艺和制件尺寸的不同，实际固化工艺应以在具体浇注件厂家试验验证为准。

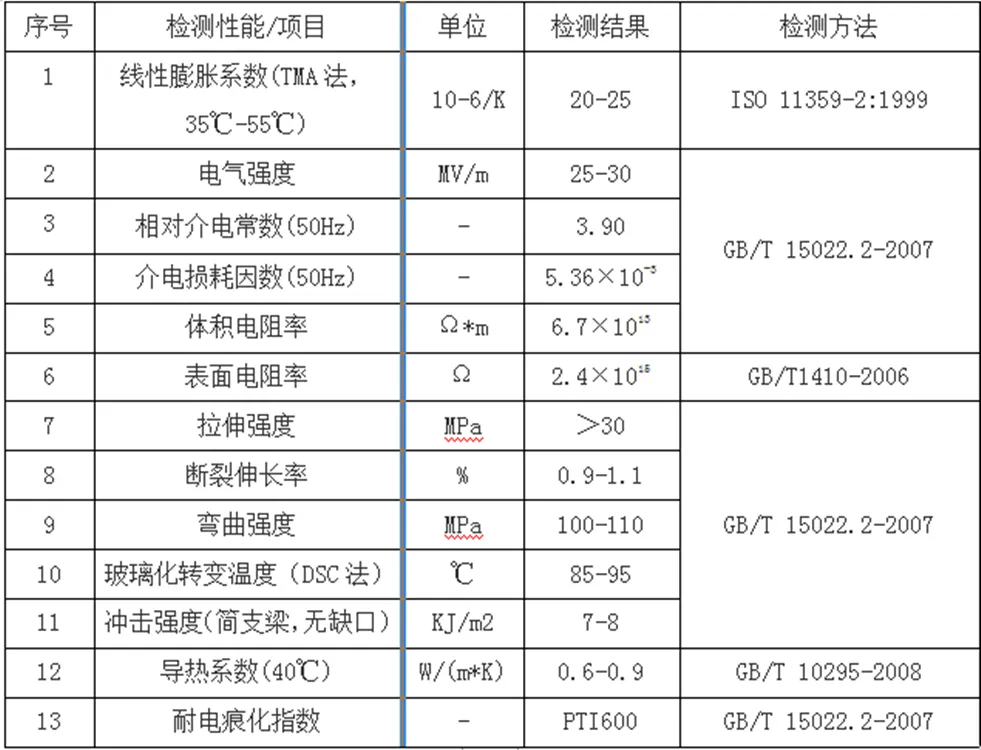

五、固化物特性：

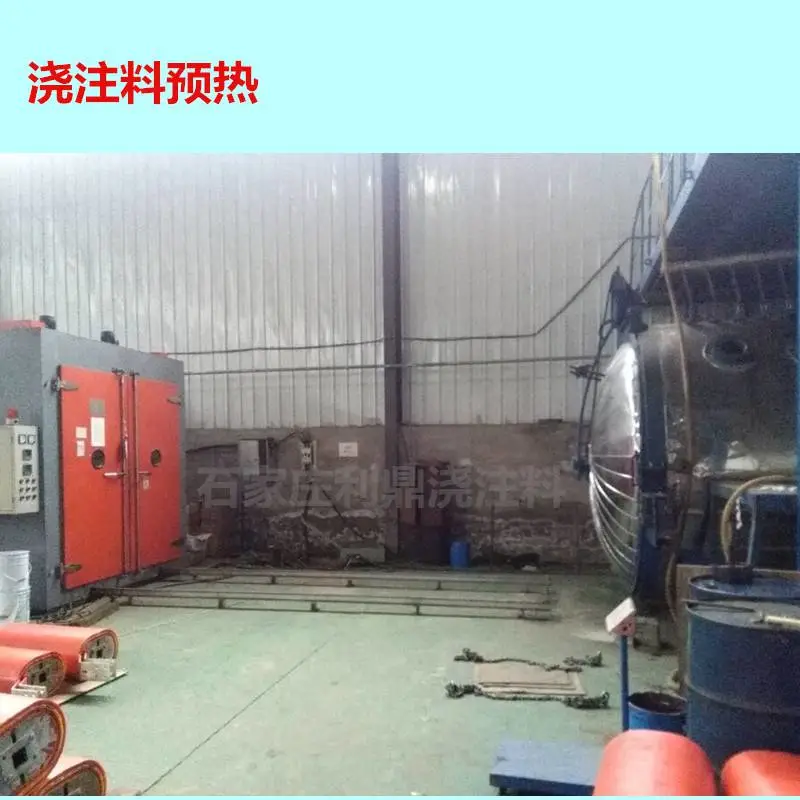

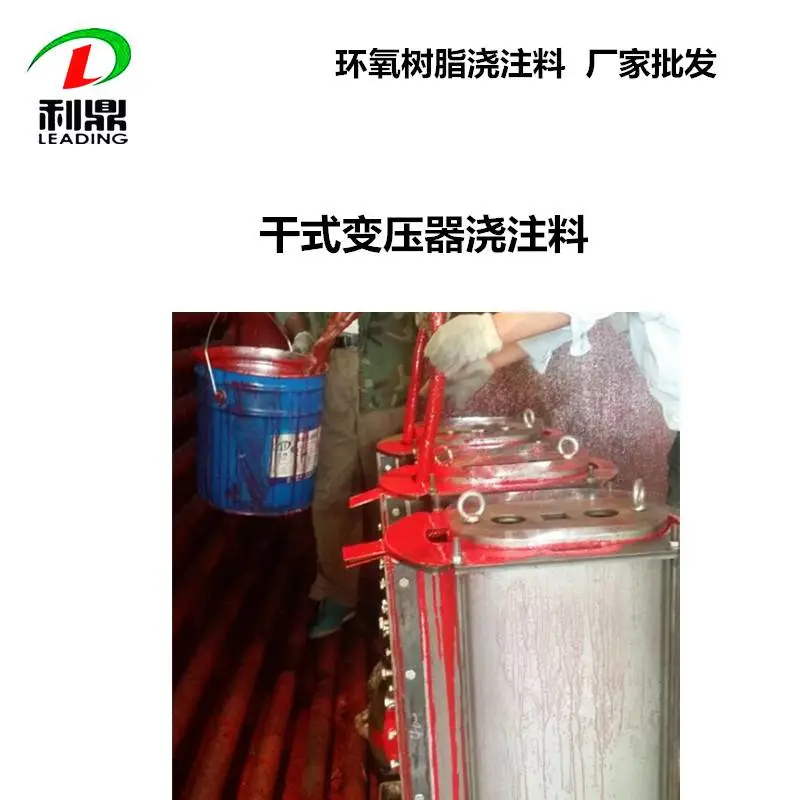

六、浇注料预热：

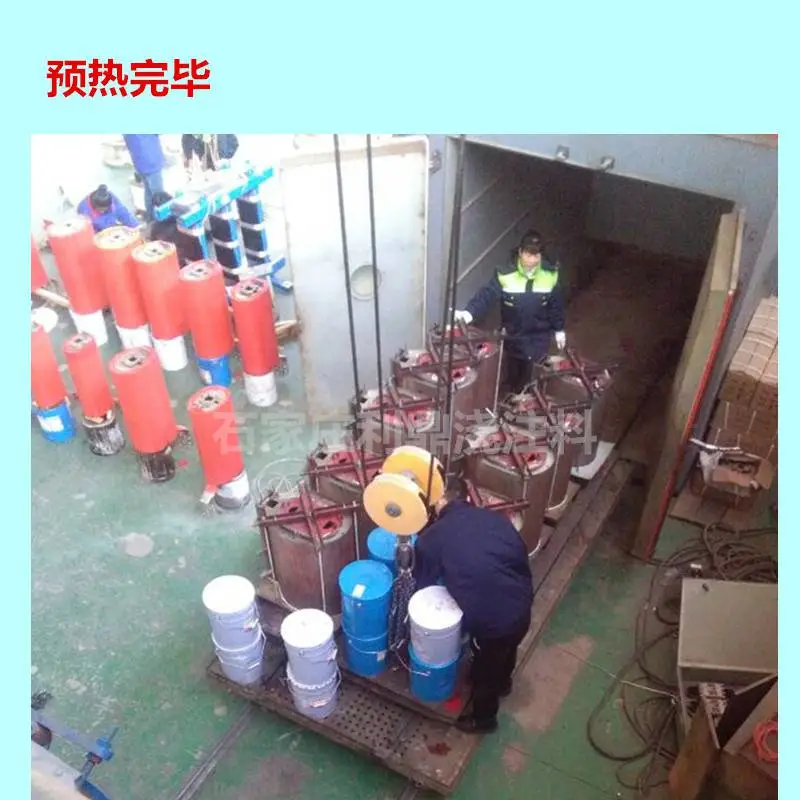

七、预热完毕，出料：

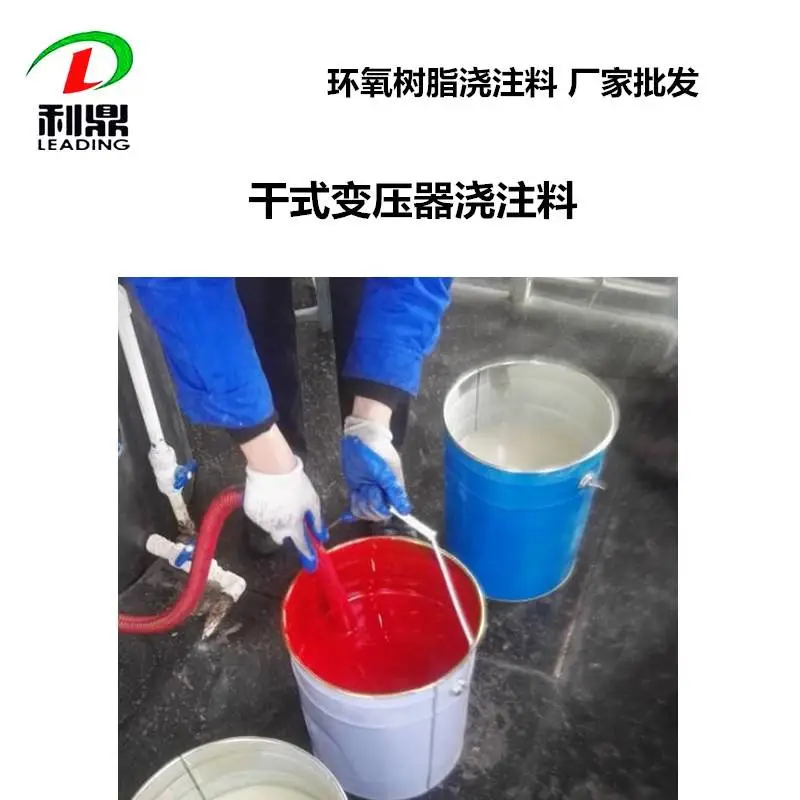

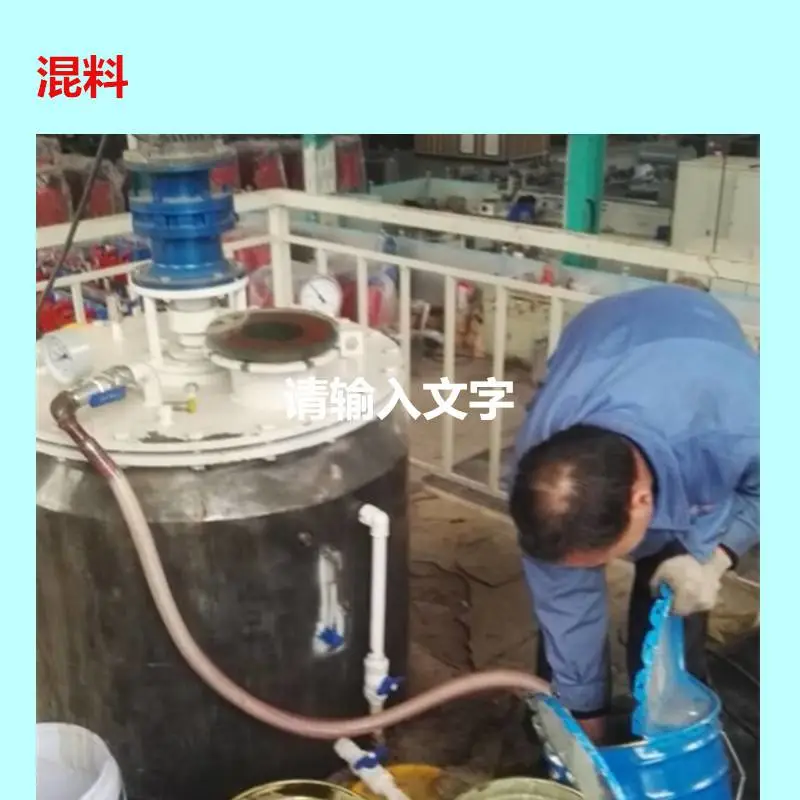

八、浇注料混料：

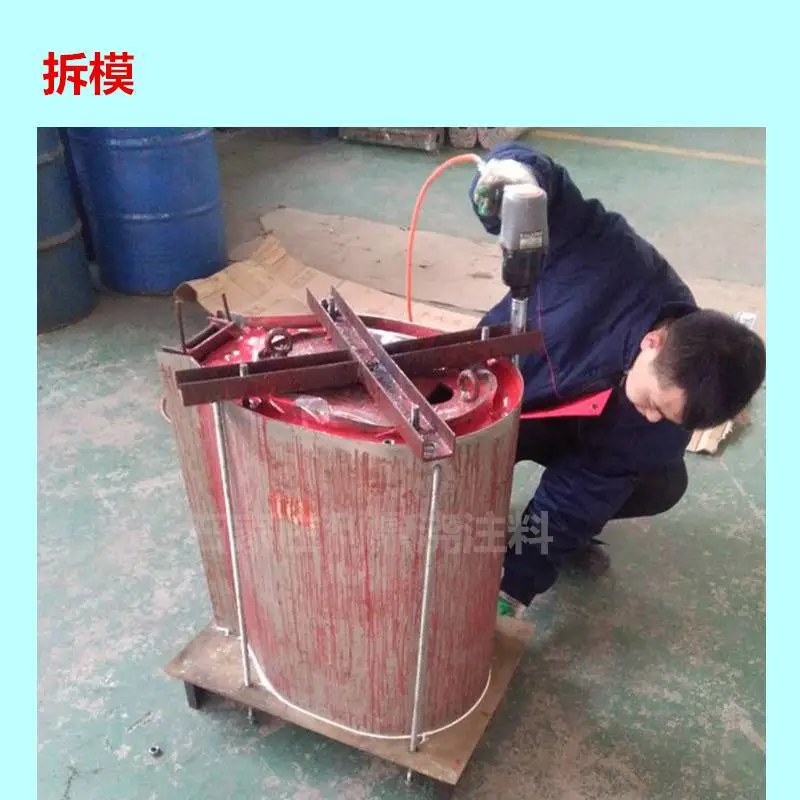

九、加热完毕拆模：
